BI Connector の TLS の構成

項目一覧

前提条件

自己署名証明書の作成とテスト

BI Connector がデータを安全に送信するには、MongoDB インスタンス、 mongosqldインスタンス、および BI ツールでトランスポート層セキュリティ (TLS) 暗号化を有効にする必要があります。 TLS構成の完全な説明は、このドキュメントの範囲外ですが、このチュートリアルでは、テスト目的の独自のTLS証明書を作成し、 TLSを有効にして MongoDB コンポーネントを起動するプロセスについて説明します。

重要

これらの手順は、テスト目的でのみ使用してください。実稼働環境では、認識された認証局（CA）が発行したTLS証明書を使用する必要があります。

前提条件

mongosqldを実行するのに十分な権限を持つ MongoDB ユーザー。
開始および停止できる mongodインスタンス。
開始および停止できるmongosqldインスタンス。
OpenSSL
MySQL shell
Tip
以下も参照してください。
キャッシュされたサンプリングのユーザー権限

クラスターの可用性に関する注意事項

BI Connector が TLS を有効にしているときに MongoDB レプリカセットとシャーディングされたクラスターの読み取り可用性を確保するには、ローリングアップグレード手順を使用します。レプリカセットのプライマリアップグレード中、アプリケーションはフェイルオーバーと選挙サイクルが完了するまで待機する必要があります。

Tip

以下も参照してください。

レプリカセットの可用性

自己署名証明書の作成とテスト

このチュートリアルには、 mongosqldプロセスが MySQL shell などのSQLクライアントからの OpenSSL 暗号化接続を受け入れ、 mongodインスタンスと暗号化接続を行うためのいくつかのファイルを作成する手順が含まれています。 .pem ファイルを 2 つ作成します。各ファイルには暗号化のキーと自己署名TLS証明書が含まれています。

証明書ディレクトリの作成。

Windows cmdプロンプトを使用して、証明書を保持するためのディレクトリを作成します。このチュートリアルではC:\opt\certsを使用します。
```
mkdir C:\opt\certs
cd C:\opt\certs
```

このチュートリアルでは、OpenSSL ディレクトリがC:\OpenSSLにあることを前提としています。システム上の別の場所にある場合は、コマンドを適切に編集するか、ディレクトリをC:\OpenSSLに移動してください。

C:\OpenSSL\binディレクトリにopenssl.cfgという名前の構成ファイルが含まれていない場合は、構成ファイルを作成します。

例

以下は、構成ファイルの例です。

#
# OpenSSL configuration file.
#
# Establish working directory.
dir                         = .
[ ca ]
default_ca                  = CA_default
[ CA_default ]
serial                      = $dir/serial
database                    = $dir/certindex.txt
new_certs_dir               = $dir/certs
certificate                 = $dir/cacert.pem
private_key                 = $dir/private/cakey.pem
default_days                = 365
default_md                  = md5
preserve                    = no
email_in_dn                 = no
nameopt                     = default_ca
certopt                     = default_ca
policy                      = policy_match
[ policy_match ]
countryName                 = match
stateOrProvinceName         = match
organizationName            = match
organizationalUnitName      = optional
commonName                  = supplied
emailAddress                = optional
[ req ]
default_bits                = 1024
default_keyfile             = key.pem
default_md                  = md5
string_mask                 = nombstr
distinguished_name          = req_distinguished_name
req_extensions              = v3_req
[ req_distinguished_name ]
# Variable name               Prompt string
#---------------------------  ----------------------------------
0.organizationName          = Organization Name (company)
organizationalUnitName      = Organizational Unit Name (department, division)
emailAddress                = Email Address
emailAddress_max            = 40
localityName                = Locality Name (city, district)
stateOrProvinceName         = State or Province Name (full name)
countryName                 = Country Name (2 letter code)
countryName_min             = 2
countryName_max             = 2
commonName                  = Common Name (hostname, IP, or your name)
commonName_max              = 64
# Default values for the above, for consistency and less typing.
# Variable name               Value
#---------------------------  ------------------------------
0.organizationName_default  = My Company
localityName_default        = My Town
stateOrProvinceName_default = State or Providence
countryName_default         = US
[ v3_ca ]
basicConstraints            = CA:TRUE
subjectKeyIdentifier        = hash
authorityKeyIdentifier      = keyid:always,issuer:always
[ v3_req ]
basicConstraints            = CA:FALSE
subjectKeyIdentifier        = hash

後で使用するために環境変数を設定します。
```
set OPENSSL_CONF=C:\OpenSSL\bin\openssl.cfg
```

自己署名認証局を生成する

ディレクトリをC:\opt\certsに変更します。
```
cd C:\opt\certs
```
OpenSSL アプリケーションを起動します。
```
C:\OpenSSL\bin\openssl.exe
```
```
C:\Users\username>cd C:\opt\certs
C:\Users\username>C:\OpenSSL\bin\openssl.exe
OpenSSL>
```

次のコマンドは秘密キーを生成し、 mdbprivate.keyに出力します。

genrsa -out C:\opt\certs\mdbprivate.key -aes256 \
       -passout pass:password

次のコマンドは認証局ファイルを生成し、 mdbca.crtに出力します。
次のコマンドでは、証明書リクエストに含まれるいくつかの情報を入力するよう、ユーザーに求めます。フィールドの 1 つはCommon Nameと呼ばれ、完全修飾ドメイン名（FQDN）です。チュートリアルのこのステップで生成された証明書のCommon Nameエントリは、ステップ 3 と 9 で生成された証明書のCommon Nameエントリと異なる必要があります。
```
req -x509 -new -key C:\opt\certs\mdbprivate.key -days 1000 -out C:\opt\certs\mdbca.crt -passin pass:password
```

現在、2 つのファイルがあります。1 つはmdbca.crt認証局ファイルと、そのリクエストに署名するために使用されるmdbprivate.keyキーです。

MongoDB Serverの PEM 証明書を生成します。

次のコマンドは、 mongodプロセスTLS使用とCSRのキーを生成します。このステップでは、応答は、Common Name インスタンスが TLSmongod するサーバーの FQDN である必要があります（例:www.example.com 。

OpenSSL プロンプトに次のコマンドを入力します。

req -new -nodes -newkey rsa:2048 -keyout .\mdb.key -out .\mdb.csr

MongoDB CSR に署名します。

OpenSSL プロンプトに次のコマンドを入力します。

x509 -CA .\mdbca.crt -CAkey .\mdbprivate.key -CAcreateserial -req -days 1000 -in .\mdb.csr -out .\mdb.crt -passin pass:password

MongoDB サーバー用の PEM ファイルを作成します。

.pemファイルは、連結されたキーと証明書で構成されています。 MongoDB インスタンスが使用する.pemファイルを作成するには、OpenSSL プロンプトを終了し、 C:\opt\certsディレクトリのcmdプロンプトで次のコマンドを入力します。

copy .\mdb.key + .\mdb.crt mdb.pem

これで、証明書ディレクトリに次のファイルが作成されています。

mdb.crt
mdb.csr
mdb.key
mdb.pem
mdbca.crt
mdbprivate.key

欠落している場合は、前の手順に戻り、エラーを確認しGo 。

`mongod`構成ファイルを更新します。

着信接続に TLS を要求するように mongod を構成するには、構成ファイルを次のように変更します。値は、 TLSファイルを作成した場所によって異なる場合があります。

オプション	値
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`C:\opt\certs\mdb.pem`
`net.ssl.CAFile`	`C:\opt\certs\mdbca.crt`
`net.ssl.clusterFile`	`C:\opt\certs\mdb.pem`
`security.clusterAuthmode`	`x509`

例

次の構成ファイルには、 TLS接続とx のディレクティブが含まれています。 509認証。

構成ファイルには、追加のオプションまたは別のオプションが必要になる場合があります。

systemLog:
   destination: file
   path: 'C:\data\mongod.log'
   logAppend: true
net:
   bindIp: <step-3-FQDN>
   port: 27017
   ssl:
      mode: requireSSL
      PEMKeyFile: 'C:\opt\certs\mdb.pem'
      CAFile: 'C:\opt\certs\mdbca.crt'
      clusterFile: 'C:\opt\certs\mdb.pem'
security:
   clusterAuthMode: x509
storage:
   dbPath: 'C:\data\db'

構成ファイルではなく、コマンドラインオプションを使用してmongodを起動する場合は、同等のオプションについてmongosqldを参照してください。

`mongod`サーバーを再起動します。

mongod.exe --config C:\path\to\mongod.conf

`mongo`shell で接続をテストします。

mongo shell を使用してサーバーに接続し、 TLS接続をテストします。 mongoコマンドには次のTLSオプションが必要です。

オプション	値
--tls	なし
--tlsCAFile	`C:\opt\certs\mdbca.crt` （ステップ 2d で生成されたファイル）
--tlsCertificateKeyFile	`C:\opt\certs\mdb.pem` （ステップ 5 で生成されたファイル）

.\mongo.exe --ssl --host <step3-common-name> ^
            --sslCAFile "C:\opt\certs\mdbca.crt" ^
            --sslPEMKeyFile "C:\opt\certs\mdb.pem"

オプションを適切に編集します。

BI Connector のキーと CSR を作成します。

Common Nameこの CSR のエントリは、を実行するサーバーのmongosqld FQDN と一致する必要があります。

注意

Common Nameこの CSR のCommon Name エントリは、ステップで作成した最初の CSR の2 エントリと異なる必要があります。

OpenSSL アプリケーションを起動し、OpenSSL プロンプトに次のコマンドを入力します。

req -new -nodes -newkey rsa:2048 -keyout .\bi.key -out .\bi.csr

BI Connector 証明書に署名します。

OpenSSL プロンプトに次のコマンドを入力します。

x509 -CA .\mdbca.crt -CAkey .\mdbprivate.key -CAcreateserial -req -days 1000 -in .\bi.csr -out .\bi.crt -passin pass:password

BI Connector PEM ファイルを作成します。

OpenSSL アプリケーションを終了し、 cmdプロンプトで次のコマンドを入力します。

copy .\bi.key + .\bi.crt bi.pem

始める `mongosqld`

mongosqld構成ファイルには、いくつかのTLS固有のオプションが必要です。値は、 TLS証明書と.pemファイルを作成した場所によって異なる場合があります。

オプション	値
`mongodb.net.ssl.enabled`	`true`
`mongodb.net.ssl.PEMKeyFile`	`C:\opt\certs\mdb.pem`
`mongodb.net.sslCAFile`	`C:\opt\certs\mdbca.crt`
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`C:\opt\certs\bi.pem`
`net.ssl.CAFile`	`C:\opt\certs\mdbca.crt`

次の構成ファイルの例では、 C:\opt\certsディレクトリにあるファイルを使用します。これは、を実行し、データベースから読み取りを行うのに十分な権限を持つmongosqld MongoDBtest ユーザーに対応するユーザー名とパスワードを指定します。

systemLog:
  logAppend: false
  path: 'C:\logs\mongosqld.log'
  verbosity: 2
security:
  enabled: true
mongodb:
  net:
    uri: <step-3-FQDN>
    auth:
      username: <username>
      password: <password>
    ssl:
      enabled: true
      PEMKeyFile: 'C:\opt\certs\mdb.pem'
      CAFile: 'C:\opt\certs\mdbca.crt'
net:
  bindIp: localhost
  port: 3307
  ssl:
    mode: 'requireSSL'
    PEMKeyFile: 'C:\opt\certs\bi.pem'
    CAFile: 'C:\opt\certs\mdbca.crt'
schema:
  sample:
    namespaces: 'test.*'

mongosqld--config構成ファイルを使用するには、オプションを使用してを起動します。

.\mongosqld --config C:\path\to\mongosqld.conf

ODBC DSN でテストします。

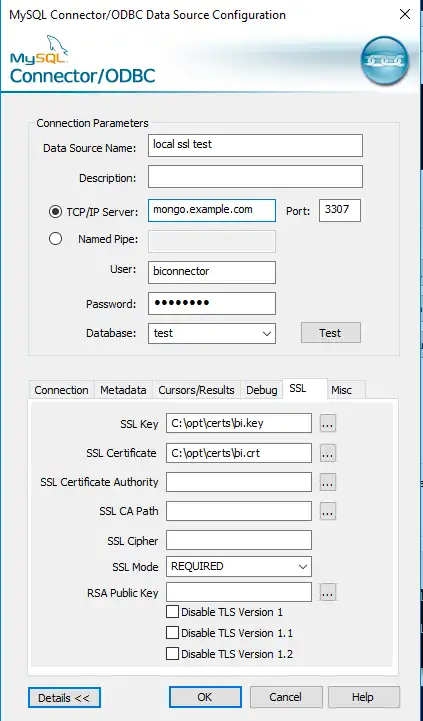

TLS 経由で接続する ODBC DSN を作成するには、 DSN チュートリアルの手順に従い、 TLS 証明書パス情報を使用して新しい DSN を構成します。

注意

SSL Certificateフィールドに証明書パスを入力する必要はありません。

DSN 設定画面の [ Connection Enable Cleartext Authenticationというラベルの付いたボックスを確認します。

ODBC 接続をテストするには、[ Test ] ボタンをクリックします。

DSNを設定したら、それを使用してPower BIやQlik Sense などの複数の BI ツールに接続できます。

証明書ディレクトリの作成。

証明書を保持するためのディレクトリを作成します。このチュートリアルでは、 /opt/certsを使用します。証明書ディレクトリは、 mongodおよびmongosqldプログラムを実行するシステムユーザーが読み取れる必要があります。

mkdir /opt/certs
cd /opt/certs

自己署名認証局を生成する

次のコマンドは秘密キーを生成し、 mdbprivate.keyに出力します。

openssl genrsa -out /opt/certs/mdbprivate.key -aes256 \
               -passout pass:password

次のコマンドは認証局ファイルを生成し、 mdbca.crtに出力します。
次のコマンドでは、証明書リクエストに含まれるいくつかの情報を入力するよう、ユーザーに求めます。フィールドの 1 つはCommon Nameと呼ばれ、完全修飾ドメイン名（FQDN）です。チュートリアルのこのステップで生成された証明書のCommon Nameエントリは、ステップ 3 と 9 で生成された証明書のCommon Nameエントリと異なる必要があります。
```
openssl req -x509 -new -key /opt/certs/mdbprivate.key \
            -days 1000 -out /opt/certs/mdbca.crt \
            -passin pass:password
```

現在、2 つのファイルがあります。1 つはmdbca.crt認証局ファイルと、そのリクエストに署名するために使用されるmdbprivate.keyキーです。

MongoDB Serverの PEM 証明書を生成します。

次のコマンドは、 mongodプロセスが使用するための鍵と、証明書署名リクエスト（CSR）を生成します。 Common Name応答は、インスタンスが実行されるホストの完全修飾ドメイン名（ FQDN ）である必要があります（例:mongod www.example.com。サーバーのFQDNを決定するには、コマンドプロンプトでhostname -fを使用します。

Extra Attribute要素のチャレンジパスワードの入力を求められる場合があります。このチュートリアルでは、この要素を空白のままにできます。

openssl req -new -nodes -newkey rsa:2048 -keyout /opt/certs/mdb.key \
-out /opt/certs/mdb.csr

MongoDB CSR に署名します。

openssl x509 -CA /opt/certs/mdbca.crt
             -CAkey /opt/certs/mdbprivate.key \
             -CAcreateserial -req -days 1000 \
             -in /opt/certs/mdb.csr -out /opt/certs/mdb.crt \
             -passin pass:password

MongoDB サーバー用の PEM ファイルを作成します。

.pemファイルは、連結されたキーと証明書で構成されています。 MongoDB インスタンスが使用する.pemファイルを作成するには、 /opt/certs/ディレクトリに次のコマンドを入力します。

cat /opt/certs/mdb.key /opt/certs/mdb.crt > /opt/certs/mdb.pem

これで、証明書ディレクトリに次のファイルが作成されています。

mdb.crt
mdb.csr
mdb.key
mdb.pem
mdbca.crt
mdbprivate.key

欠落している場合は、前の手順に戻り、エラーを確認しGo 。

`mongod`構成ファイルを更新します。

オプション	値
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`/opt/certs/mdb.pem`
`net.ssl.CAFile`	`/opt/certs/mdbca.crt`
`net.ssl.clusterFile`	`/opt/certs/mdb.pem`
`security.clusterAuthmode`	`x509`

例

次の構成ファイルには、 TLS接続とx のディレクティブが含まれています。 509認証。

構成ファイルには、追加のオプションまたは別のオプションが必要になる場合があります。

systemLog:
   destination: file
   path: '/data/mongod.log'
   logAppend: true
processManagement:
   fork: true
   pidFilePath: '/data/mongod.pid'
net:
   bindIp: localhost
   port: 27017
   ssl:
      mode: requireSSL
      PEMKeyFile: '/opt/certs/mdb.pem'
      CAFile: '/opt/certs/mdbca.crt'
      clusterFile: '/opt/certs/mdb.pem'
security:
   clusterAuthMode: x509
storage:
   dbPath: '/data'

構成ファイルではなく、コマンドラインオプションを使用してmongodを起動する場合は、同等のオプションについてmongosqldを参照してください。

`mongod`サーバーを再起動します。

mongod --config /path/to/mongod.conf

`mongo`shell で接続をテストします。

mongo shell を使用してサーバーに接続し、 TLS接続をテストします。 mongoコマンドには次のTLSオプションが必要です。

オプション	値
--tls	なし
--tlsCAFile	`/opt/certs/mdbca.crt` （ステップ2.2で生成されたファイル）
--tlsCertificateKeyFile	`/opt/certs/mdb.pem` （ステップ 5 で生成されたファイル）

mongo --tls --host <step3-common-name> \
      --tlsCAFile /opt/certs/mdbca.crt \
      --tlsPEMKeyFile /opt/certs/mdb.pem

オプションを適切に編集します。

BI Connector のキーと CSR を作成します。

Common Nameこの CSR のエントリは、を実行するホストの FQDN mongosqldと一致する必要があります。ホストのFQDNを決定するには、コマンドプロンプトでhostname -fを使用します。

Extra Attribute要素のチャレンジパスワードの入力を求められる場合があります。このチュートリアルでは、この要素を空白のままにできます。

注意

このCSRのCommon Nameエントリは、ステップ2で作成した最初のCSRのCommon Nameエントリと異なる必要があります。

openssl req -new -nodes -newkey rsa:2048 \
            -keyout /opt/certs/bi.key \
            -out /opt/certs/bi.csr

BI Connector 証明書に署名します。

openssl x509 -CA /opt/certs/mdbca.crt \
             -CAkey /opt/certs/mdbprivate.key \
             -CAcreateserial -req -days 1000 \
             -in /opt/certs/bi.csr -out /opt/certs/bi.crt \
             -passin pass:password

BI Connector PEM ファイルを作成します。

cat /opt/certs/bi.key /opt/certs/bi.crt > /opt/certs/bi.pem

`mongosqld`の開始。

mongosqld構成ファイルには、いくつかのTLS固有のオプションが必要です。値は、 TLSファイルを作成した場所によって異なる場合があります。

オプション	値
`mongodb.net.ssl.enabled`	`true`
`mongodb.net.ssl.PEMKeyFile`	`/opt/certs/mdb.pem`
`mongodb.net.sslCAFile`	`/opt/certs/mdbca.crt`
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`/opt/certs/bi.pem`
`net.ssl.CAFile`	`/opt/certs/mdbca.crt`

例

次の構成ファイルでは、 /opt/certs/ディレクトリにあるファイルを使用します。これは、を実行し、データベースから読み取りを行うのに十分な権限を持つmongosqld MongoDBtest ユーザーに対応するユーザー名とパスワードを指定します。

systemLog:
  logAppend: false
  path: './logs/mongosqld.log'
  verbosity: 2
security:
  enabled: true
mongodb:
  net:
    uri: <step9-common-name>
    auth:
      username: <username>
      password: <password>
    ssl:
      enabled: true
      PEMKeyFile: '/opt/certs/mdb.pem'
      CAFile: '/opt/certs/mdbca.crt'
net:
  bindIp: localhost
  port: 3307
  ssl:
    mode: 'requireSSL'
    PEMKeyFile: '/opt/certs/bi.pem'
    CAFile: '/opt/certs/mdbca.crt'
schema:
  sample:
    namespaces: 'test.*'

mongosqld--config構成ファイルを使用するには、オプションを使用してを起動します。

mongosqld --config /path/to/mongosqld.conf

MySQL shell によるテスト

mongosqldインスタンスに接続するには、次のコマンドラインオプションを使用して MySQL shell を起動します。

mysql --ssl-mode REQUIRED --ssl-ca=/opt/certs/mdbca.crt \
      --enable-cleartext-plugin --port 3307 -u <username> -p

BI Connector の TLS の構成.leafygreen-ui-m0pgrr{-webkit-align-self:center;-ms-flex-item-align:center;align-self:center;padding:0 10px;visibility:hidden;}.leafygreen-ui-a30zj9{color:#889397;vertical-align:middle;margin-top:-2px;}.css-fmznk8{margin-top:-85px;position:absolute;padding-bottom:2px;}

重要

前提条件

Tip

以下も参照してください。

クラスターの可用性に関する注意事項

Tip

以下も参照してください。

自己署名証明書の作成とテスト

証明書ディレクトリの作成。

例

自己署名認証局を生成する

MongoDB Serverの PEM 証明書を生成します。

MongoDB CSR に署名します。

MongoDB サーバー用の PEM ファイルを作成します。

mongod構成ファイルを更新します。

例

mongodサーバーを再起動します。

mongoshell で接続をテストします。

BI Connector のキーと CSR を作成します。

注意

BI Connector 証明書に署名します。

BI Connector PEM ファイルを作成します。

始める mongosqld

ODBC DSN でテストします。

注意

証明書ディレクトリの作成。

自己署名認証局を生成する

MongoDB Serverの PEM 証明書を生成します。

MongoDB CSR に署名します。

MongoDB サーバー用の PEM ファイルを作成します。

mongod構成ファイルを更新します。

例

mongodサーバーを再起動します。

mongoshell で接続をテストします。

BI Connector のキーと CSR を作成します。

注意

BI Connector 証明書に署名します。

BI Connector PEM ファイルを作成します。

mongosqldの開始。

例

MySQL shell によるテスト

BI Connector の TLS の構成

`mongod`構成ファイルを更新します。

`mongod`サーバーを再起動します。

`mongo`shell で接続をテストします。

始める `mongosqld`

`mongod`構成ファイルを更新します。

`mongod`サーバーを再起動します。

`mongo`shell で接続をテストします。

`mongosqld`の開始。
