단계구분도 차트

이 페이지의 내용

리전

단계구분도 차트 인코딩 채널
사용 사례
사용자 지정 옵션
예시
튜토리얼
제한 사항

단계구분도 Atlas Charts는 음영을 사용하여 리전별 차이를 나타내는 맵입니다. 리전의 음영(예: 주, 국가)는 애그리게이션된 값을 기반으로 하며 다른 리전의 해당 값에 비례합니다.

다른 지리 공간적 차트와 달리 단계구는 컬렉션에 좌표 데이터가 필요하지 않습니다. 리전 문자열이 지원되는 형태 체계에서 사용된 이름과 일치하는 한 리전 이름을 문자열로 가질 수 있습니다.

리전

리전을 정의하는 데 도움이 되도록 Atlas Charts는 형태 체계 를 제공합니다. 예를 들어 US States 체계를 사용하면 주 수준에서 리전을 정의할 수 있으며, 위치 필드 값은 50개 주 중 하나여야 합니다.

단계구분도 차트 인코딩 채널

단계구분도 Atlas Charts는 다음 인코딩 채널을 사용합니다.

인코딩 채널	설명
`Location`	지도에서 음영 처리할 리전을 정의합니다. 값은 선택한 Shape Scheme 의 리전 값과 일치해야 합니다(대소문자 구분 없음). 예를 들어 US States 체계를 사용할 때 `California` 의 리전은 `california` 및 `CA` 뿐만 아니라 `California` 와도 일치합니다. 모양 체계와 예상 값의 전체 목록은 모양 체계 페이지를 참조하세요.
`Color`	해당 Location 의 음영을 결정하는 Aggregation 을 정의합니다. 상대적으로 애그리게이션된 값에 해당하는 색상 범위를 사용자 지정할 수 있습니다.

사용 사례

단계구분도 차트를 사용하여 주 또는 국가와 같은 지리적 하위 리전 간에 선택한 애그리게이션 필드의 차이를 묘사할 수 있습니다. Atlas Charts가 제공하는 모양 체계 중 하나와 호환되는 명확하게 정의된 소구역이 있는 데이터 세트가 있을 때 유용합니다.

단계구분도 차트는 비교하기에 적합합니다.

미국 주 전역의 인구 밀도.
유럽 국가의 연간 강우량.
오스트레일리아 주 전역의 휴대폰 송신소 수.

팁

다음도 참조하세요.

높은 수준의 비교가 아닌 정확한 값을 묘사하는 차트를 찾고 있는 경우 테이블을 사용하는 것이 좋습니다.

사용자 지정 옵션

다음 사용자 지정 옵션은 단계구분도 Atlas Charts에만 적용됩니다. 일반적인 사용자 지정 옵션은 Atlas Charts 사용자 지정을 참조하세요.

뷰포트 자동 설정

기본적으로 지리 공간적 차트에는 지정된 컬렉션의 모든 데이터 포인트 마커가 포함된 지도가 표시됩니다. 지도 뷰를 이동 및 확대/축소할 수 있지만 차트를 닫았다가 다시 열면 지도가 기본 상태로 되돌아갑니다. 이 동작은 Automatically Set Viewport 옵션으로 제어됩니다.

Automatically Set Viewport 스위치를 Off로 전환하면 지도가 저장된 영역과 확대/축소 수준이 새로운 기본 뷰가 됩니다.

참고

대시보드의 차트에서 지도 영역을 이동 및 확대/축소할 수 있지만 이러한 변경 사항은 기본 지도 뷰에 영향을 주지 않습니다.

불투명도

지도의 Opacity 수준은 차트의 지도 데이터가 데이터 포인트 마커를 통해 표시되는 정도를 수정합니다.

단계구분도 Atlas Charts의 기본값은 100% 입니다.

사용자 지정 색상 팔레트

색상표는 지도의 상대적 애그리게이션 값에 해당하는 색상 범위를 지정합니다. 단계구분도 Atlas Charts는 그라데이션 색상 선택기를 사용합니다.

팔레트 사용자 지정을 활성화하려면 General 섹션에서 Custom Color Palette 스위치를 토글합니다.

자세한 내용은 색상 팔레트 사용자 지정을 참조하세요.

예시

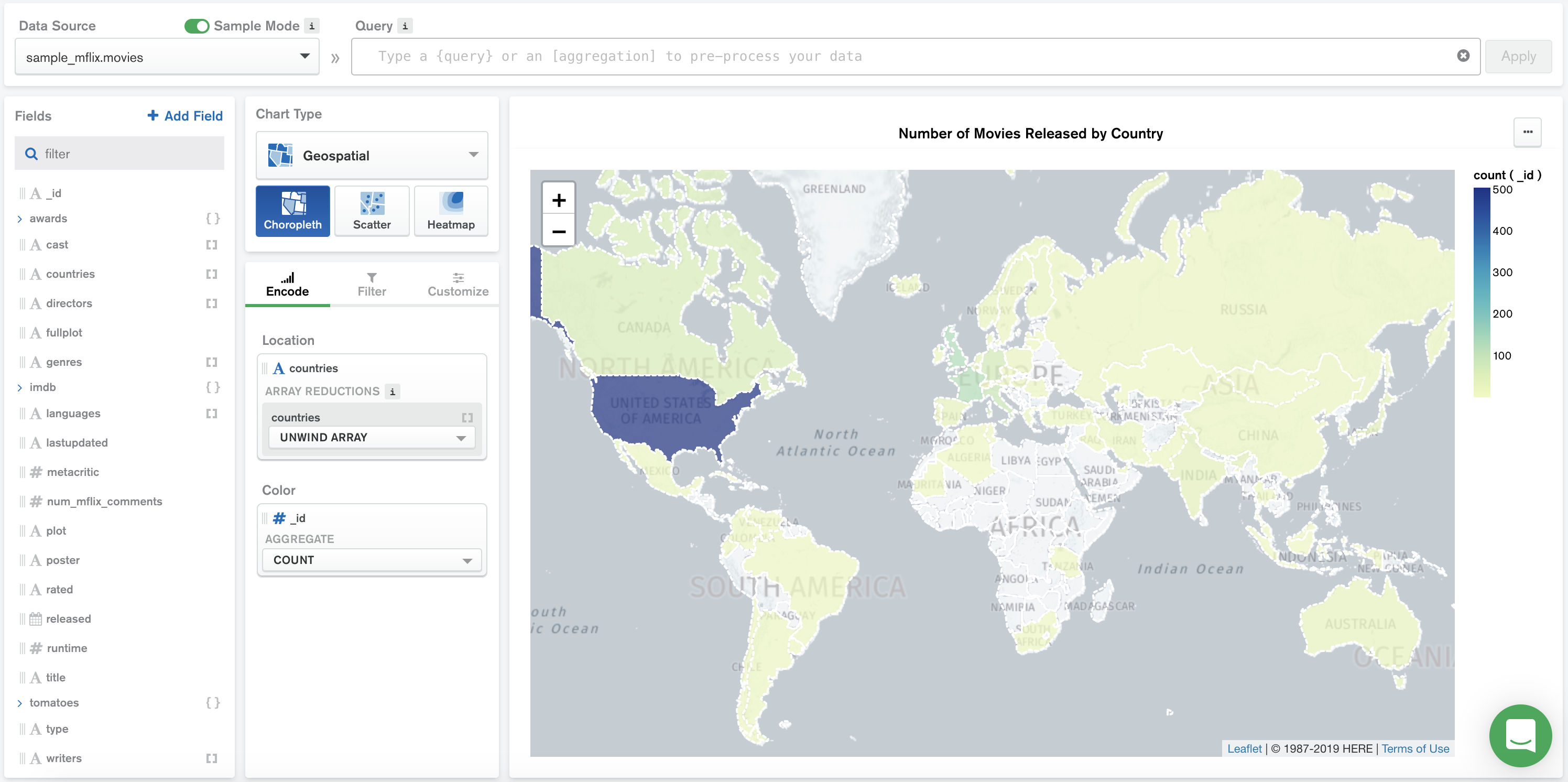

다음 단계 차트는 다양한 국가의 총 개봉 영화 수를 시각화합니다. 컬렉션의 각 문서에는 특정 영화가 개봉된 국가 배열이 포함되어 있습니다.

이 예시 에서 차트 를 빌드 하려면 다음 튜토리얼을 참조하세요.

지리 공간적 단계구분도 차트 만들기

이 차트에서는 지도를 국가로 나누기 위해 도형 체계 를 World Countries 로 지정합니다.

Location 필드의 countries 배열에는 영화가 개봉된 각 국가를 나타내는 요소 배열이 포함되어 있습니다. 이러한 요소는 World Countries 형태 체계에서 예상하는 값과 일치합니다. 배열을 해제하여 각 영화가 영화가 개봉된 각 국가의 집계에 기여하도록 합니다.

id 의 Color 필드는 Count 집계됩니다. 결과적으로 각 국가는 개봉한 영화 수에 따라 음영 처리됩니다.

이 차트의 사용자 지정 색상표는 낮은 등급의 노란색부터 높은 등급의 진한 빨간색까지 다양합니다. 시각화를 기반으로 한 프랑스, 인도, 일본의 영화 개봉 횟수는 다른 국가에 비해 상대적으로 높습니다.

팁

다음도 참조하세요.

단계군 Shape Schemes 및 예상 값의 전체 목록은 단계 구분 리전 페이지를 참조하세요.

튜토리얼

전제 조건

이 페이지의 튜토리얼에서는 sample_mflix.movies collection 을(를) 사용합니다. 시작하기 전에 클러스터 에 샘플 데이터를 로드해야 합니다. Atlas 에서 제공하는 샘플 데이터를 클러스터 에 로드하는 방법을 학습 보려면 샘플 데이터 로드를 참조하세요.

지리 공간적 단계구분도 차트 만들기

이 튜토리얼에서는 다양한 국가의 총 개봉 영화 수를 시각화 하는 지리 공간적 단계구도 차트 를 만드는 방법을 보여줍니다.

대시보드 에 지리 공간적 단계구분도 차트 를 추가합니다.

Dashboards 페이지에서 새 차트를 추가하려는 대시보드를 선택합니다. 대시보드 설정에 대한 지침은 대시보드를 참조하세요.
Add Chart를 클릭합니다.
Select Data Source 모달에서 Project 탭을 클릭합니다.
샘플 데이터를 로드한 클러스터의 sample_mflix 데이터베이스에서 movies 컬렉션을 선택합니다.
Chart Type 드롭다운에서 Geo Choropleth을 클릭합니다.

자세한 내용은 차트 생성을 참조하세요.

차트에 필드를 추가합니다.

0}Encode 탭을 선택합니다.
차트 빌더의 왼쪽에 있는 Fields 창으로 이동합니다. 이 섹션에는 movies 컬렉션에서 사용 가능한 모든 필드가 나열됩니다.
countries 지오포인트 필드 를 Location 인코딩 채널 로 드래그합니다.
Location 인코딩 채널 의 Choose Method 드롭다운에서 Unwind Array 를 클릭합니다.
_id 필드를 Color 인코딩 채널로 드래그합니다.
Color 인코딩 채널 의 Aggregate 드롭다운에서 Count 를 클릭합니다.

차트를 대시보드 에 저장합니다.

선택적으로 Preview 창에서 차트 에 대해 Enter a title 또는 Enter a description 를 입력합니다.
차트 빌더 뷰의 오른쪽 상단에 있는 Save and Close를 클릭합니다.

제한 사항

단계구분류 차트의 최대 쿼리 응답 크기는 문서 5,000개입니다.
