Gráficos combinados
Nesta página
Os gráficos de combinação oferecem uma exibição combinada decoluna e linha .
Canais de codificação do gráfico de combinação
Os Atlas Charts combinados fornecem os seguintes canais de codificação:
Canal de codificação | Descrição |
|---|---|
Eixo X | No canal de codificação do eixo category , uma coluna é renderizada para cada valor único deste campo. |
Colunas |
Você pode mapear vários campos para este canal para criar um gráfico de múltiplas séries. No entanto, ao contrário de outros Atlas Charts, você não pode criar um Atlas Charts de múltiplas séries com o canal Series em Atlas Charts combinados. Para saber mais, consulte Mapeamentos de vários campos. |
Linhas |
|
Tipos de Gráficos de Combinação
Os Atlas Charts de combinação fornecem os seguintes subtipos:
Nome do Subtipo | Descrição |
|---|---|
O Atlas Charts agrupa os dados pela categoria especificada no canal de codificação category e traça uma coluna para cada valor no canal de codificação Columns . | |
O Atlas Charts cria uma coluna para cada valor distinto no campo category canal de codificação, e divide cada coluna em segmentos com base no canal de codificação Columns. |
Caso de uso
Os Atlas Charts de combinação reúnem os aspectos úteis dos Atlas Charts de colunas e linhas em um único Atlas Charts.
Opções de personalização
As seguintes opções de personalização são específicas para Atlas Charts de combinação. Para ver todas as opções de personalização disponíveis, consulte Personalizar Charts.
Observação
Se as colunas e linhas na sua combinação utilizarem escalas diferentes, considere um Eixo Y Secundário . Esta opção aparece no painel Customize na seção Fields para quaisquer campos mapeados para o canal Lines . Os campos mapeados para o canal Columns aparecem apenas no eixo primário.
Ajustar ângulo do rótulo X-Axis
Você pode ajustar o ângulo da etiqueta do eixo X para uma das seguintes opções:
Opção | Descrição |
|---|---|
Vertical | Etiquetas alinhadas à direita em um ângulo de 270 graus. |
Horizonal | Etiquetas alinhada] ao centro em um ângulo de 0 graus. |
Diagonal | Etiquetas alinhadas à direita em um ângulo de 315 graus. |
Para definir esta opção:
Clique na aba Customize do seu gráfico.
Na seção Axes, selecione um Label Angle para o X Axis.
Definir estilo de traço distinto por série
Em Atlas Charts de combinação, você pode optar por exibir cada série no gráfico com um estilo de traço distinto. Essa opção pode ajudar a tornar seu gráfico mais acessível ao distinguir entre séries além da cor.
Para definir esta opção:
Abra o painel Personalizar para seu gráfico.
Na seção General, defina o seletor Dash Styles per Series para a configuração desejada.
Linhas suaves
Você pode alterar a maneira como as linhas são desenhadas em seu gráfico. Para linhas suaves:
Abra o painel Personalizar para seu gráfico.
Na seção General, defina Line Smoothing para a opção desejada.
As seguintes opções de suavização de linha estão disponíveis:
Opção | Descrição |
|---|---|
Nenhum (padrão) | Desenha linhas retas entre pontos de dados. |
Suave | Desenha linhas curvas entre pontos de dados. |
Etapa anterior | As linhas se estendem horizontalmente até os pontos de dados. Isso é útil para visualizar dados que só mudam em intervalos e são coletados no final de um período, como a temperatura média diária. |
Etapa depois | As linhas se estendem horizontalmente a partir de pontos de dados. Isso é útil para visualizar dados que só mudam em intervalos, como preços de ações. |
Mostrar ou Ocultar Marcadores de Dados
Em Atlas Charts combinados, você pode determinar se os Charts exibem marcadores de dados visíveis que representam ponto de dados individuais ao longo da linha. A ativação dessa opção facilita a visualização exata de onde os pontos de dados se encontram ao longo de uma linha. Passar o mouse sobre esses marcadores mostra os valores de dados exatos em uma dica de ferramenta, facilitando a visualização de medições precisas.
Para definir esta opção:
Abra o painel Personalizar para seu gráfico.
Na seção General, defina o seletor Data Markers para a configuração desejada.
Para personalizar a formatação do número na dica de ferramenta do marcador de dados, modifique as configurações de Formatação de Número para o campo relevante.
Mostrar ou Ocultar Etiquetas de Valor de Dados
Você determina se os gráficos exibirão etiquetas de texto para seus valores de dados. As etiquetas de valores de dados mostram os valores exatos dos seus pontos de dados.
Para definir esta opção:
Abra o painel Personalizar para seu gráfico.
Na seção General, defina o seletor Data Value Labels para a configuração desejada.
Para personalizar a formatação do número na etiqueta de dados, modifique as configurações de Formatação de Número para o campo relevante.
Observação
Quando utilizados com gráficos de colunas e barras empilhados, os rótulos de dados mostram a soma de todas as séries em cada coluna ou barra.
Exemplos
Gráfico de Combinação Agrupado

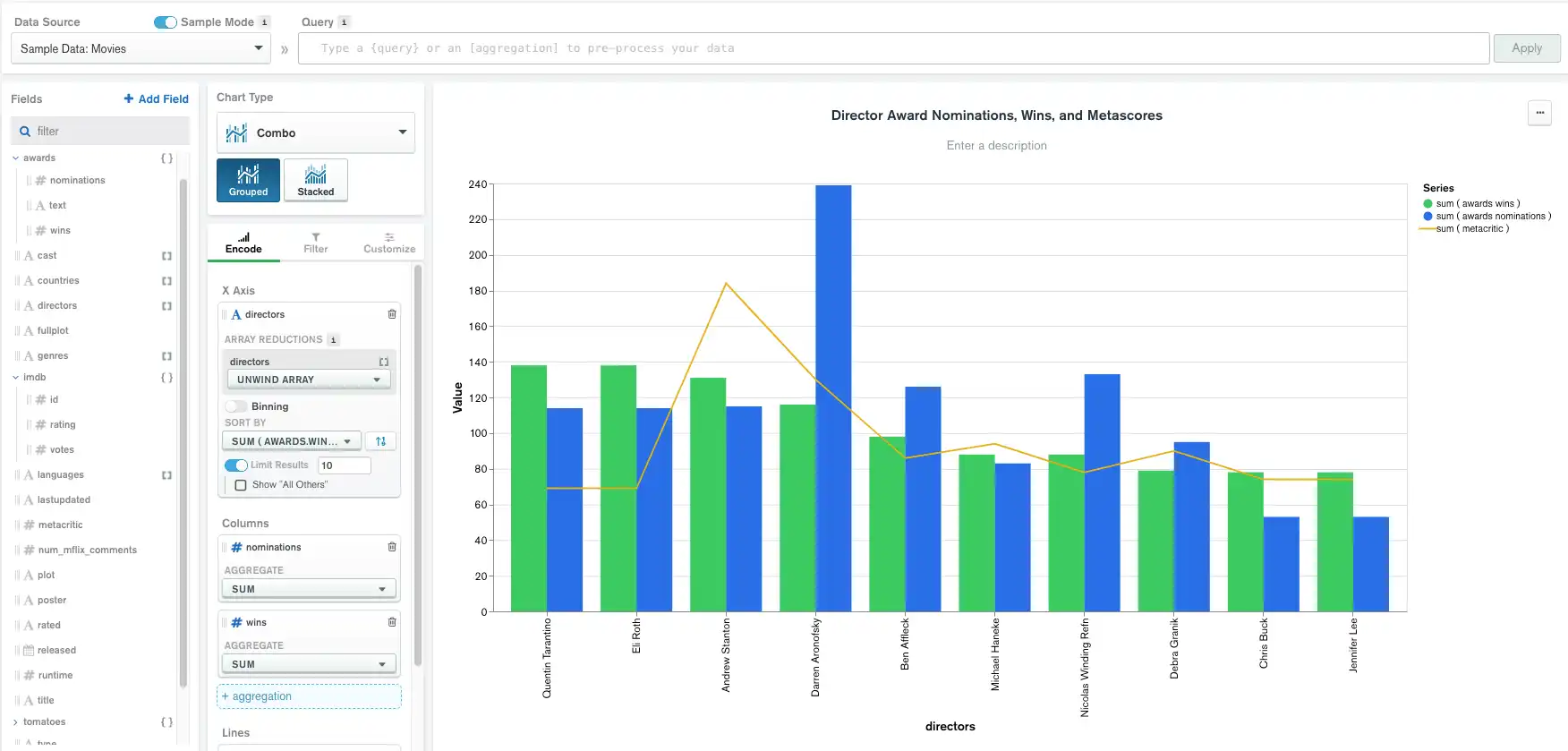

O gráfico de combinação agrupado a seguir mostra o número de indicações a prêmios, vitórias e metapontuações por diretor.
A categoria X Axis de director cria um grupo para cada diretor no conjunto de dados, e cada grupo é divisão pelos campo de canal de codificação Columns de nominations e wins. O campo de canal de codificação Lines de metacritic é exibido como uma linha:
Gráfico de combinação empilhado

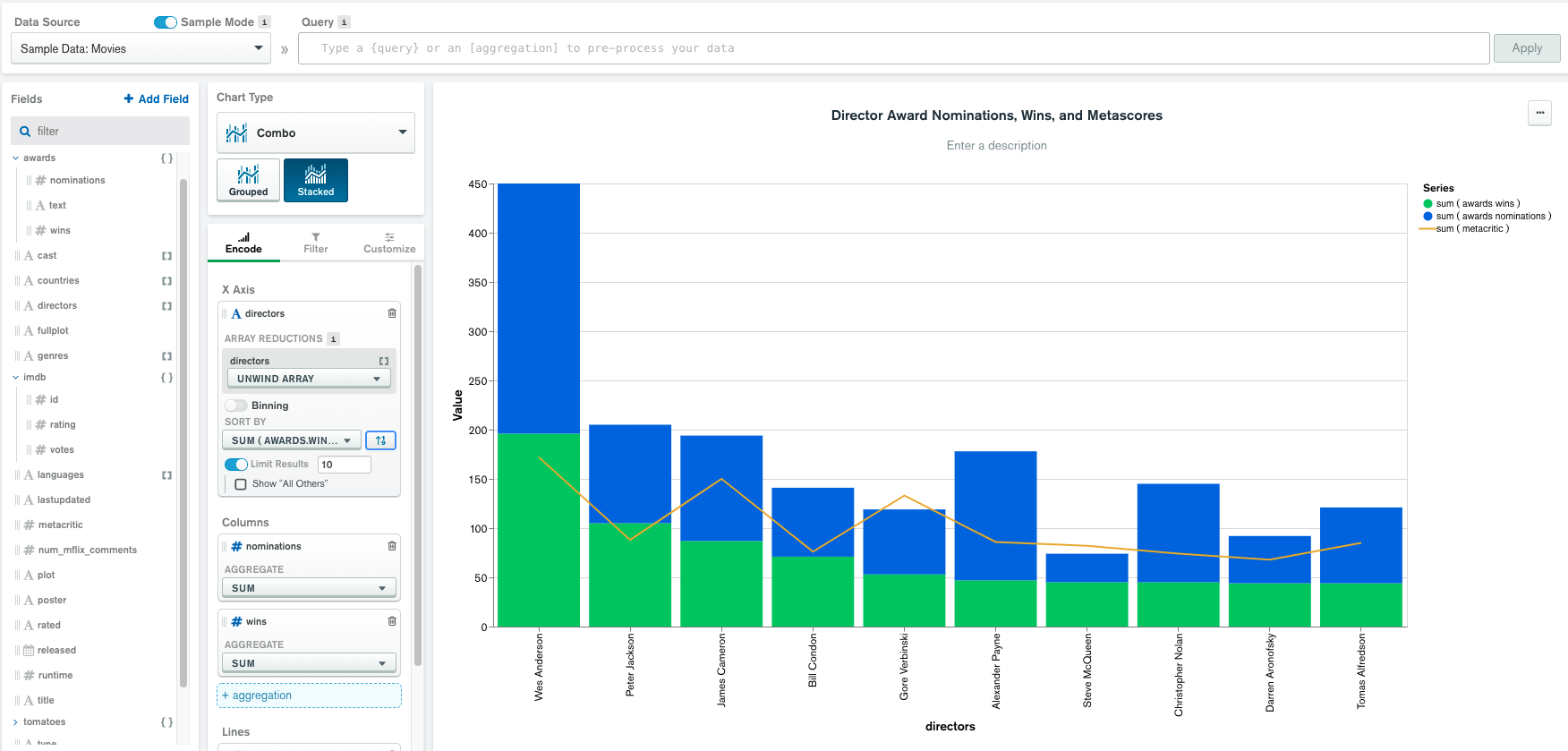

O gráfico de combinação empilhado a seguir mostra o número de indicações a prêmios, vitórias e metapontuações por diretor.
A categoria X Axis de director cria uma coluna para cada diretor no conjunto de dados, limitada apenas aos 10 principais, conforme organizado pela soma agregada de awards.wins de Columns. Os campos de canal de codificação Columns de nominations e wins segmentam cada coluna. O campo de canal de codificação Lines de metacritic é exibido como uma linha:
Limitações
O tamanho máximo da resposta da query para Atlas Charts é de 5.000 documento.
