Gráfico de medidores
Nesta página
Charts de medidor exibem dados como uma porcentagem de um semicírculo, com valores mínimos e máximos personalizáveis. Opcionalmente, você também pode especificar um valor alvo, que é renderizado como uma linha pesada dentro da faixa do medidor.
Canais de codificação do gráfico de medidor
Os gráficos de medidor fornecem os seguintescanais de codificação :
Canal de codificação | Descrição |
|---|---|
Valor | O valor dos dados do gráfico. Cada gráfico de medidor pode ter apenas um valor de dados. Obrigatório |
Alvo | Um valor específico de importância para o gráfico, como uma cota de vendas ou um nível de capacidade máxima. Se nenhum valor máximo para o gráfico for definido, o valor Target servirá como limite superior para o gráfico. Consulte Interação alvo e máxima para obter mais informações sobre como o alcance máximo do medidor. Se desejar definir um valor específico como o destino do gráfico, você poderá criar um campo calculado, atribuir a ele o valor desejado e codificá-lo no canal Target . O canal Target é uma agregação. Para definir um valor arbitrário específico, defina seu campo calculado para um valor constante e escolha Max ou Min no menu suspenso Aggregate . |
Interação desejada e máxima
O valor codificado no canal Target e a personalização Maximum afetam o comportamento uns dos outros. A tabela a seguir explica o efeito no gráfico de ter um, ambos ou nenhum dos valores definidos.
Alvo | maximum | Comportamento |
|---|---|---|
none | Default | Nenhuma linha de destino. O máximo do medidor é a próxima potência de 10 acima do valor do canal de Valor. |
none | Personalizado | Nenhuma linha de destino. O máximo do medidor é o valor especificado. |
Codificado | Default | A linha de destino é renderizada. O máximo do medidor corresponde ao valor alvo. |
Codificado | Personalizado | A linha de destino é renderizada. O máximo do medidor é o valor especificado. |
Casos de uso
Os Atlas Charts de medidores são úteis para exibir um valor de dados representado como uma fração de um valor maior. Os gráficos de medidores são uma maneira familiar de representar uma situação em que um contêiner pode estar cheio, vazio ou em algum lugar intermediário.
Considere usar Atlas Charts de medidor para representar:
Taxas de preocupação em um hotel
Progresso em relação a uma meta de coleta de recursos
O nível da agua em um aquário
Opções de personalização

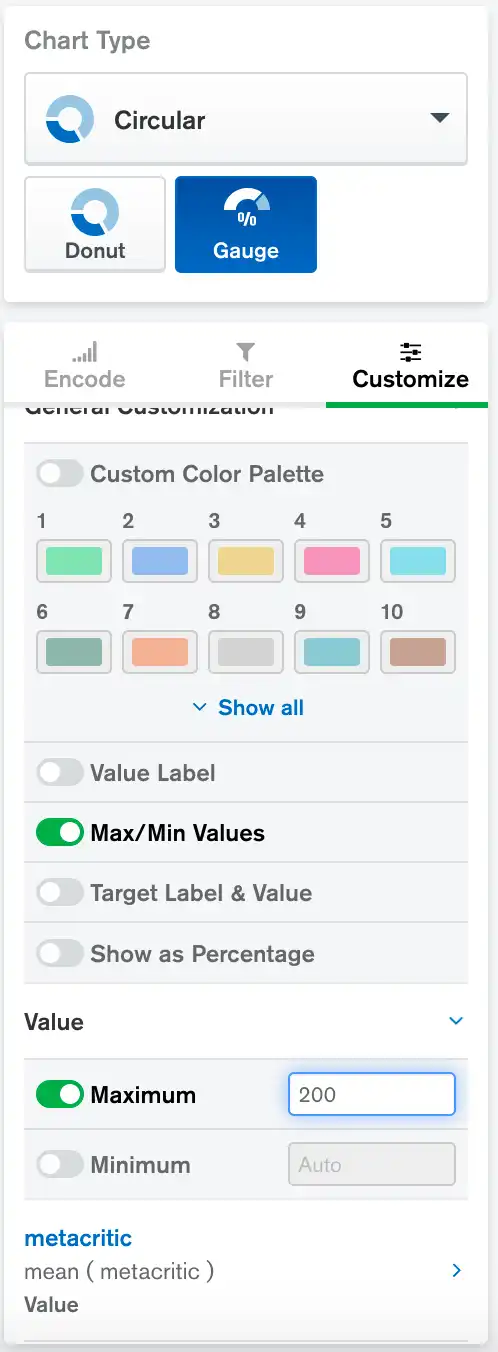

Para acessar as opções de personalização, clique na aba Customize acima dos canais de codificação no Construtor de Gráficos.
Personalização geral
Opção | Descrição | Default |
|---|---|---|
Custom Color Palette | Somente a primeira cor da paleta é usada pelos Atlas Charts de medidor. | Desligado |
Value Label | Controla se um rótulo é exibido acima do número Value . | Desligado |
Max/Min Values | Controla se os números do intervalo mínimo e máximo são exibidos nas bordas esquerda e direita do gráfico. | Ligado |
Target Label & Value | Controla se o valor Target e seu rótulo são exibidos na parte inferior do gráfico. | Desligado |
Show As Percentage | Controla se o valor do seu gráfico de medidor é mostrado como uma porcentagem do valor Target . Se você ativar essa opção e não tiver um valor Target , o valor mostrado será uma porcentagem do valor máximo. Para obter mais informações, consulte Meta e Interação máxima. | Desligado |
Eixo de valor
Opção | Descrição | Default |
|---|---|---|
Maximum | Especifica o intervalo máximo do medidor quando ativado. Consulte Interação alvo e máxima para obter mais informações sobre como o alcance máximo do medidor. | Desligado |
Minimum | Especifica a faixa mínima do medidor quando habilitado. O padrão é 0. | Desligado |
Campo de Valor
Opção | Descrição | Default |
|---|---|---|
Label Override | Quando ativado, exibe uma etiqueta personalizada para o número Value se a opção Value Label também estiver habilitada. Exibe um rótulo personalizado para as dicas de ferramenta do Campo de Valor. | Desligado |
Number Formatting | Controla a formatação do valor grande no gráfico, as dicas de ferramenta e os rótulos mínimo/máximo. | none |
Campo de destino
Opção | Descrição | Default |
|---|---|---|
Label Override | Quando habilitado, exibe uma etiqueta personalizada para o valor Target se a opção Target Label & Value também estiver habilitada. Exibe um rótulo personalizado para as dicas de ferramenta do campo de destino. | Desligado |
Number Formatting | Controla a formatação do valor alvo se ele for exibido no gráfico. | none |
Exemplos

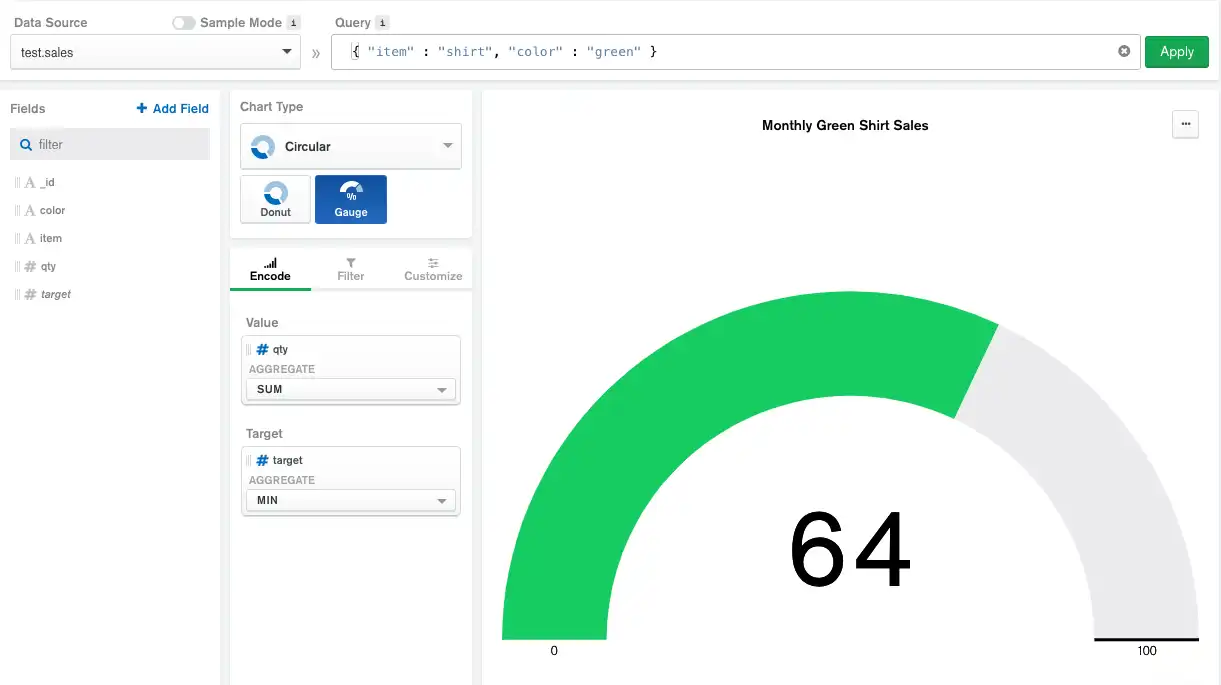

O gráfico a seguir mostra o progresso em relação a uma meta. Um retalhista de vestuário tem o objetivo de revender 100 t-lines verdes por mês.
Este gráfico usa um filtro para localizar documentos de ordem de venda em que o campo item é shirt e o campo color é green. O campo qty é codificado no canal Value para obter um total agregado.
A meta da amostra 100 é um valor constante, então o gráfico utiliza um campo calculado denominado target com um valor de 100 codificado no canal Target .
