Eixos
Os Atlas Charts oferecem várias opções de personalização que modificam a representação dos eixos de valor X e Y de um gráfico sem afetar a formatação dos pontos de dados na visualização.
Observação
Esta página ilustra as opções de personalização do eixo de valor que estão disponíveis para a maioriados tipos de gráficos . Alguns tipos de gráficos têm outras opções de personalização que estão especificadas em suas páginas individuais de documentação.

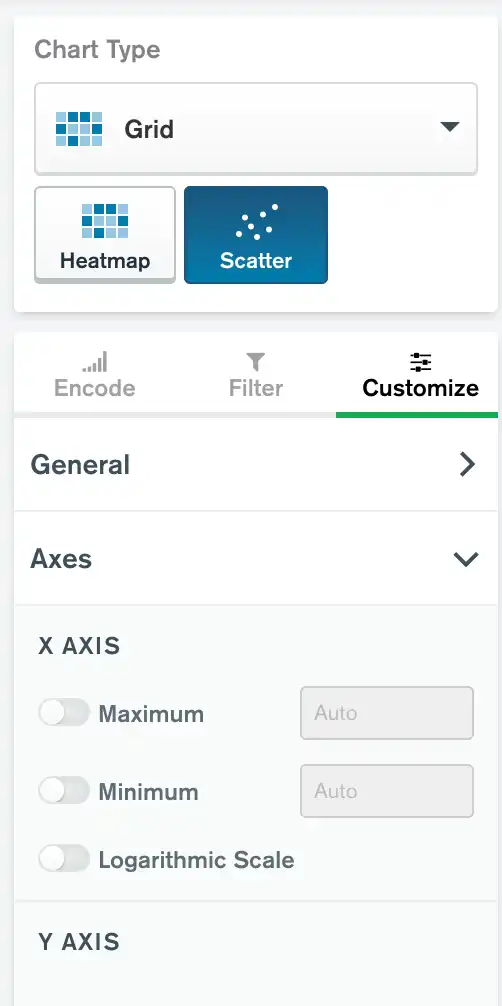

Para acessar as opções de personalização do eixo de valor, expanda a seção Axes da aba Customize .
Observação
Um eixo de valor mostra uma escala contínua de valores. Charts como Barra/Coluna e Linha/Área discreta têm apenas um eixo de valor. Os gráficos de linha, área e dispersão contínuos têm dois eixos de valor.
Máx e Mín.
As opções de eixo de valor Max e Min permitem a você especificar valores máximo e mínimo a serem exibidos em um gráfico. Quaisquer pontos de dados com valores fora dos limites especificados aparecem nos limites do gráfico. Definir um valor máximo de exibição é útil para remover dados externos do gráfico e permitir que o visualizador se concentre em informações mais relevantes.
Observação
Alterar o mínimo para gráficos de barras e colunas do padrão de zero não é recomendado. Isso significa que o comprimento das barras não é mais proporcional aos valores dos ponto de dados.
Os seguintes tipos de gráfico podem usar máximo e mínimo:
todas as barras/colunas exceto 100% empilhadas
Escala logarítmica
Alternar o botão Logarithmic Scale para a posição On faz com que seu gráfico use uma escala logarítmica em vez de uma escala linear para valores de dados. O uso de uma escala logarítmica é útil para mostrar a alteração percentual de um valor para o outro e para Atlas Charts com um grande diferença de valor, do menor para o maior. Conjuntos de dados, como deslocamentos do mercado de ações, medições da força de abalos e tamanhos populacionais globais, são bons casos de uso para um gráfico de escala logarítmica.
Considerações sobre escala logarítmica
Utilize a opção Logarithmic Scale somente com dados de gráfico que consistem em todos os valores positivos ou todos os valores negativos. Se o gráfico incluir uma mistura de valores positivos e negativos, ou se incluir o valor
0, o gráfico não será renderizado.Os gráficos de barras e colunas normalmente têm uma linha de base de
0, mas os gráficos de escala logarítmica têm uma linha de base de1porquelog(0)é indefinido. Como resultado, gráficos com pontos de dados entre0e1não são bem renderizados. Você pode mitigar esse efeito definindo omínimo do eixo do gráfico para um valor maior que zero, mas menor que o valor mais baixo no conjunto de dados.
Os seguintes tipos de gráficos podem usar escala logarítmica:
Substituição de rótulo
O campo Label Override permite a você criar uma etiqueta de eixo personalizada. As etiquetas personalizadas podem ser mais descritivas do que as etiquetas padrão e ajudar os visualizadores de gráficos a compreender rapidamente a importância dos dados do gráfico.
A opção de personalização Substituição de rótulo está disponível no eixo de valor X ou Y para gráficos nos quais o autor codificou várias séries de dados mapeando mais de um campo em um determinado eixo. Para personalizar a etiqueta do eixo para gráficos que tenham um único campo mapeado, use a opção Substituição de Etiqueta nas opções de personalização desse campo.
Os seguintes tipos de gráficos podem usar substituição de rótulo:
Eixo Y secundário
Se você mapear múltiplos campos do Aggregation ou Value para o Y axis, você poderá traçar um conjunto de valores em um eixo Y secundário. Esta opção de personalização é útil para comparar duas séries de dados com escalas significativamente diferentes usando o mesmo gráfico.
Uso
Você pode traçar um eixo Y secundário nos seguintes tipos de gráficos:
Para traçar um campo em um eixo Y secundário:
Clique na guia Customize acima dos canais de codificação no Construtor de Gráficos.
Expanda a seção Fields da aba Customize .
Selecione o campo que você deseja traçar em um eixo Y secundário no menu suspenso.
Defina o seletor Plot on Secondary Axis como On.

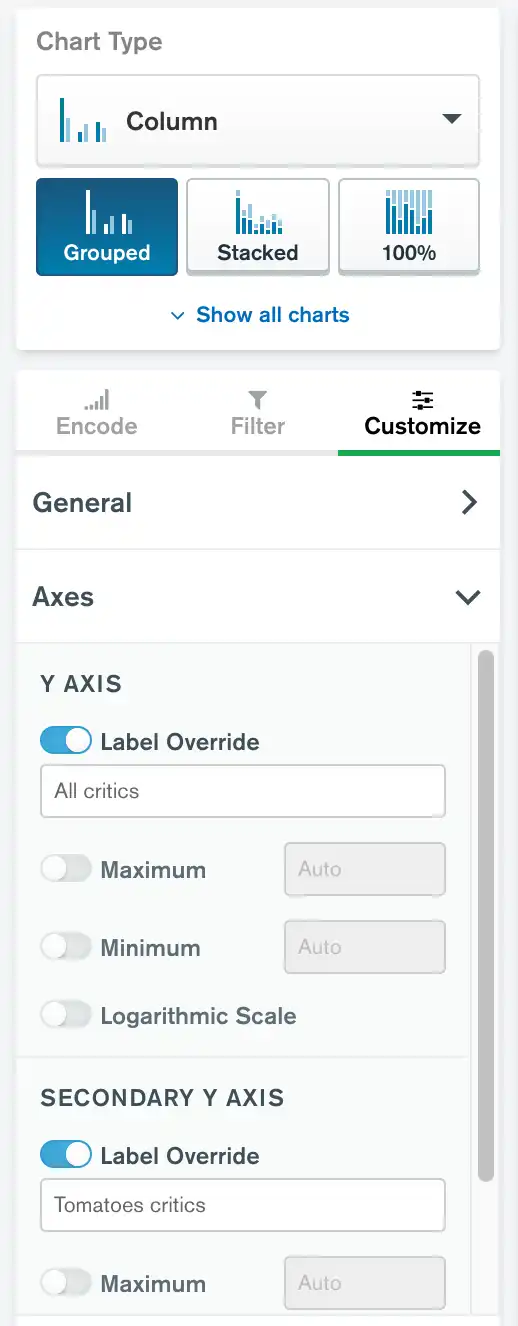

Depois que o eixo Y secundário estiver habilitado, você poderá personalizar suas opções de eixo de valor.
Quando o eixo Y secundário é usado para pelo menos uma série, duas legendas separadas aparecem para o eixo Y esquerdo e o eixo Y direito, cada uma mostrando a série mapeada para essa legenda.
Exemplo

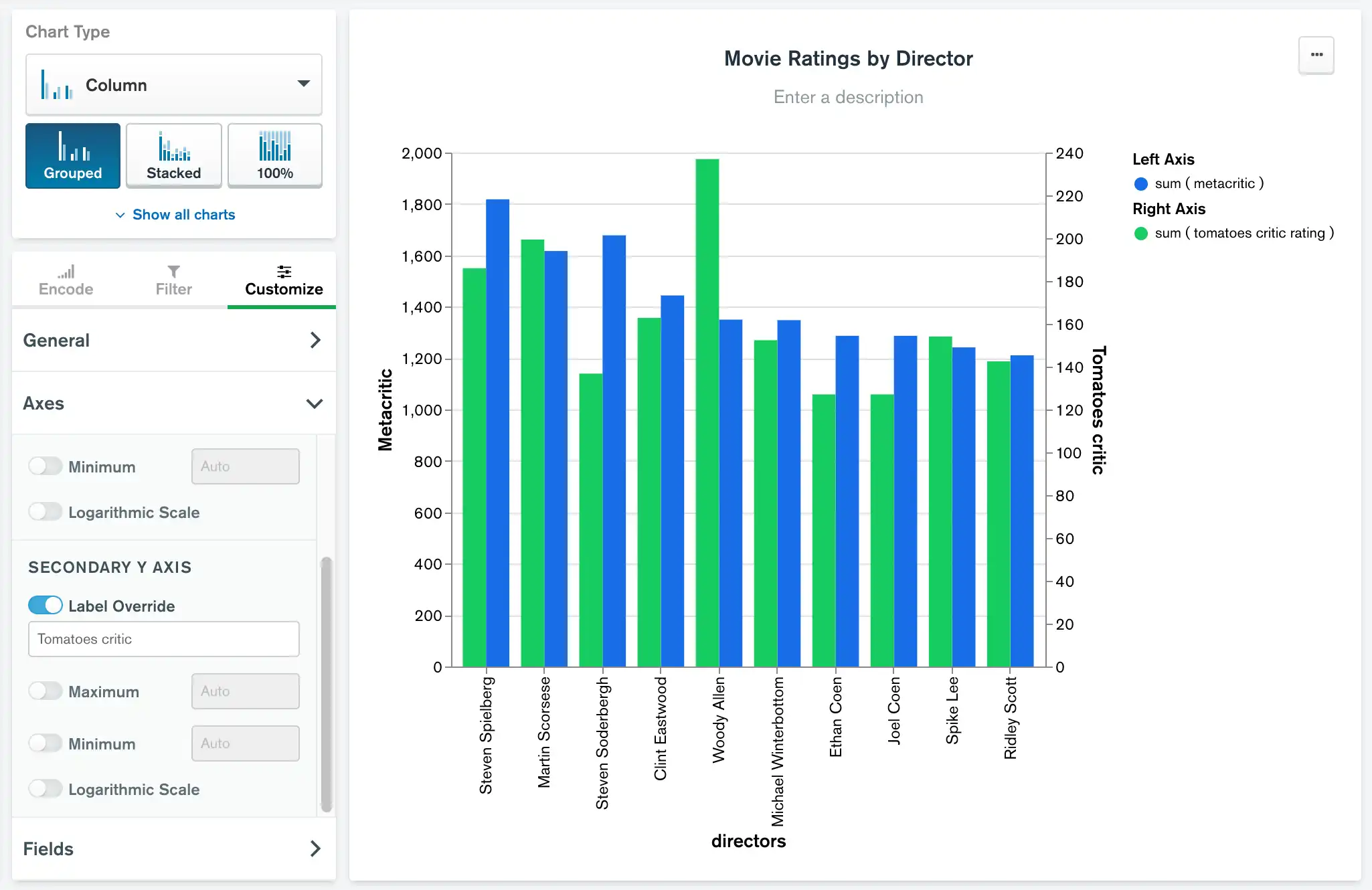

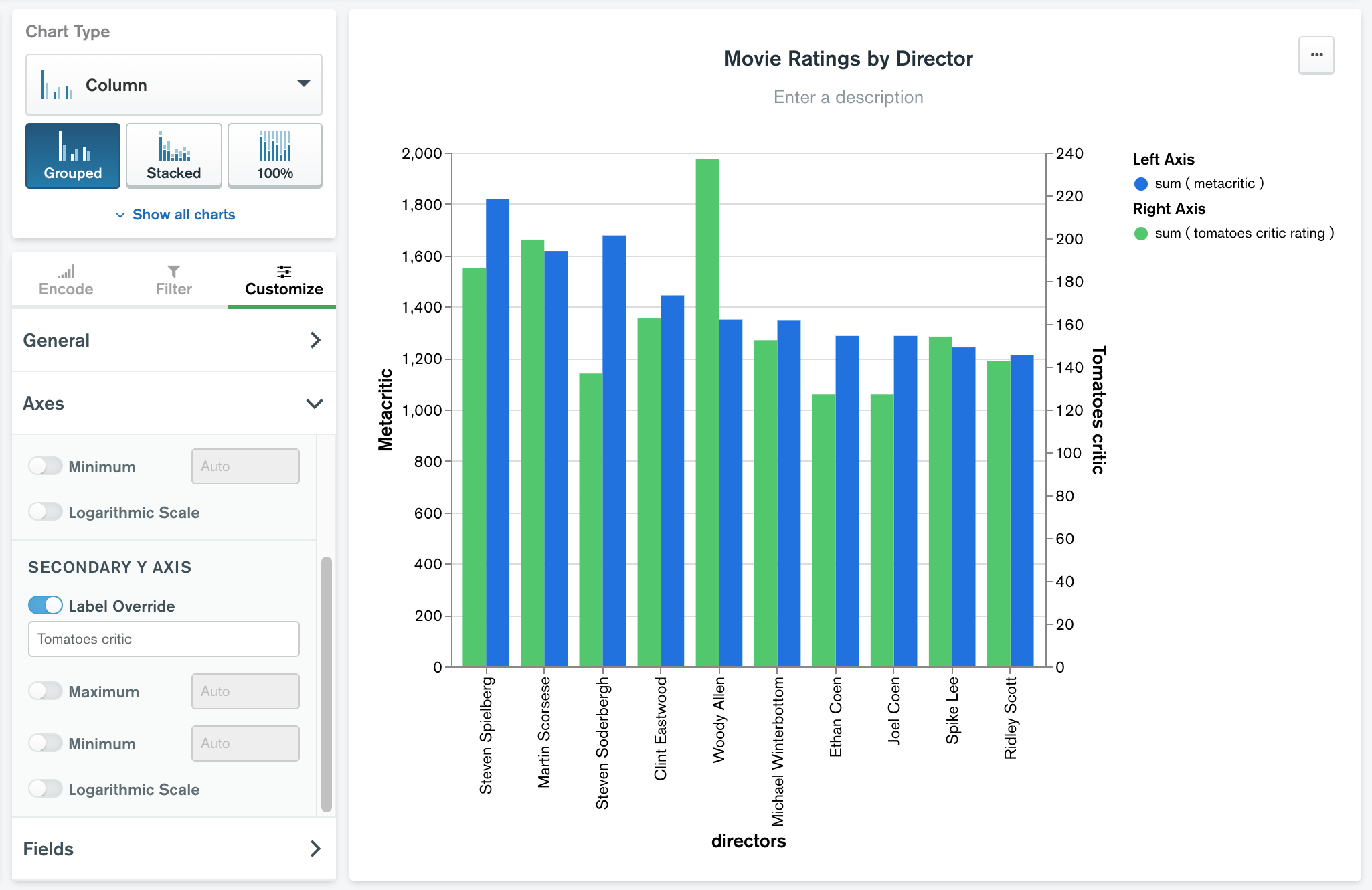

O gráfico seguinte utiliza a coleção movies no banco de dados sample_mflix . O campo metacritic classifica filmes em uma escala de 0-100, enquanto o campo tomatoes.critic usa uma escala de 0-10. Este gráfico mostra as pontuações totais de todos os filmes de dez diretores, com os totais metacritic no eixo Y esquerdo e os totais tomatoes.critic à direita.
O gráfico mostra que Rocky AWS obtém melhores classificações dos revisores do Rotten Tomatoes, enquanto Steven Soderbergh se sai melhor com os revisores do Metacritic.
