O mapeamento de esquema é o processo pelo qual você decide como seu esquema relacional de origem deve ser representado em seu banco de MongoDB database de destino. Facilite o processo de mapeamento de esquema no Relational Migrator por meio de regras de mapeamento personalizadas.

Regras de mapeamento

Durante o processo de design de mapeamento de esquema, o Relational Migrator deriva automaticamente o modelo de dados de origem do esquema do seu banco de dados relacional. O modelo de dados de destino pode ser influenciada pela personalização:

Opções de regras de mapeamento
Opções de campo ID do projeto

Exemplo

Esta seção fornece um cenário e implementação de exemplo para o processo de mapeamento de esquema. Este exemplo converte um modelo de dados relacional em um modelo de dados MongoDB.

Usando o relational database MongoEnterprises , o objetivo é nivelar todas as tabelas do reconhecimento de data center, para que todos os dados de pedidos e clientes estejam disponíveis em uma única collection do MongoDB.

Estrutura da tabela de desnormalização do caso de uso

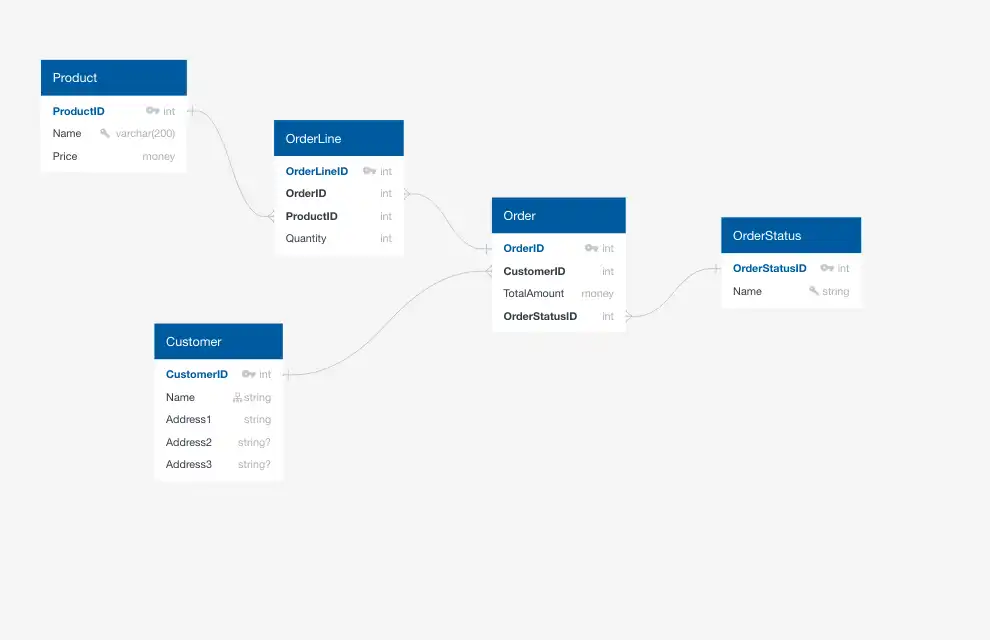

A imagem seguinte mostra o modelo de dados relacional a ser desnormalizado utilizando o Relational Migrator.

Resultados da regra de mapeamento

Ao usar o Relational Migrator, o objetivo é obter o seguinte modelo de dados do MongoDB. A coleção Order contém todos os elementos filhos das tabelas Customer, Order, Product e Order Line . A coleção tem objetos aninhados para as tabelas migradas. Os resultados ficam assim:

{
  "_id": {
    "OrderID": 1
  },
  "CustomerID": 1,
  "OrderStatusID": 1,
  "TotalAmount": 550,
  "Customer": {
    "CustomerID": 1,
    "Name": "Joelynn Fawthrop",
    "Address1": "86 Dwight Pass",
    "Address2": "Carregal",
    "Address3": "3800-854"
  },
  "OrderLines": [
    {
      "OrderLineID": 1,
      "OrderID": 1,
      "ProductID": 1,
      "Quantity": 1,
      "Product": {
        "ProductID": 1,
        "Name": "MongoDB 5.0 Action Figure",
        "Price": 50
      }
    },
    {
      "OrderLineID": 4,
      "OrderID": 1,
      "ProductID": 3,
      "Quantity": 1,
      "Product": {
        "ProductID": 3,
        "Name": "Gold Plated MongoDB Compass",
        "Price": 500
      }
    }
  ],
  "OrderStatus": {
    "OrderStatusID": 1,
    "Name": "Order Placed"
  }
}

Implementação da regra de mapeamento

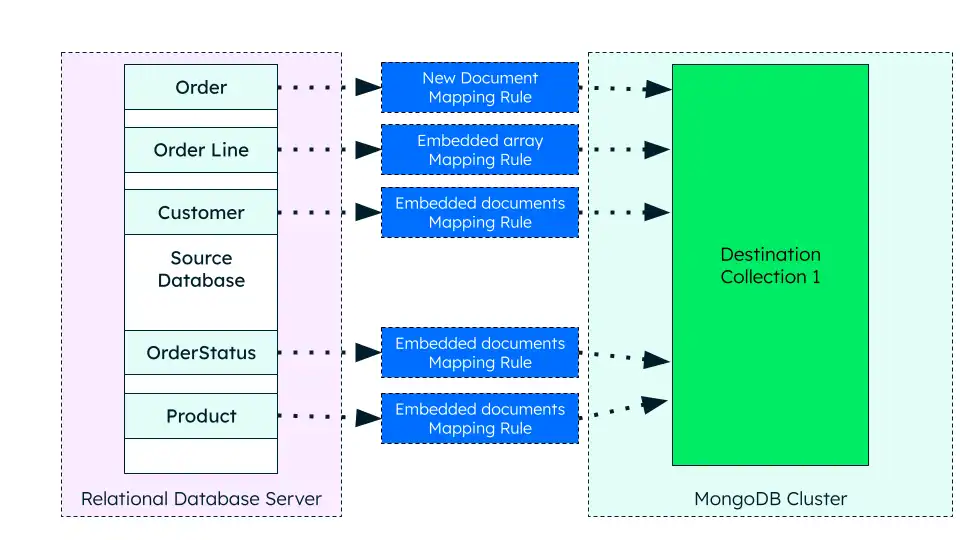

Para realizar os resultados do modelo de dados de destino com o Relational Migrator, configure a tabela Order com as seguintes opções de regra de mapeamento:

Tabela Relacional	Tipo de regra de mapeamento	Caminho raiz
Ordem	Novos documentos	N/A
Linha de pedido	Array incorporada	`OrderLines`
customer	Documentos incorporados	`Customer`
Status do pedido	Documentos incorporados	`OrderStatus`
produto	Documentos incorporados	`OrderLInes.Product`
