为 BI Connector 配置 TLS

在此页面上

先决条件

创建和测试自签名证书

为了使BI Connector能够安全地传输数据，您应该在MongoDB实例、 mongosqld实例和BI工具中启用传输层安全性 (TLS)加密。 TLS配置的完整描述超出了本文档的范围，但本教程概述了创建自己的TLS证书用于测试目的以及在启用TLS的情况下启动MongoDB组件的进程。

重要

这些过程仅用于测试目的。生产环境应使用由公认的证书颁发机构 (CA) 颁发的TLS证书。

先决条件

有足够权限运行mongosqld的 MongoDB 用户。
一个可以启动和停止的 mongod实例。
可以启动和停止的mongosqld实例。
OpenSSL
MySQLshell
提示
另请参阅：
缓存采样的用户权限

关于集群可用性的说明

为确保 BI Connector 启用 TLS 时 MongoDB 副本集和分片集群的读取可用性，请使用滚动升级过程。当副本集主节点升级时，应用程序必须等到故障转移和选举周期完成。

提示

另请参阅：

副本集可用性

创建和测试自签名证书

本教程包含有关创建多个文件的说明，这些文件允许mongosqld进程接受来自SQL客户端（例如MySQL shell ）的 OpenSSL 加密连接，并与mongod实例建立加密连接。我们创建两个 .pem 文件。每个文件都包含一个加密密钥和一个自签名TLS证书。

创建证书目录。

使用 Windows cmd提示符，创建一个目录来保存证书。本教程使用C:\opt\certs 。
```
mkdir C:\opt\certs
cd C:\opt\certs
```

本教程假定您的 OpenSSL 目录位于C:\OpenSSL 。如果它位于系统的其他位置，请适当编辑命令或将目录移动到C:\OpenSSL 。

如果C:\OpenSSL\bin目录不包含名为openssl.cfg的配置文件，请创建一个。

例子

这是配置文件示例。

#
# OpenSSL configuration file.
#
# Establish working directory.
dir                         = .
[ ca ]
default_ca                  = CA_default
[ CA_default ]
serial                      = $dir/serial
database                    = $dir/certindex.txt
new_certs_dir               = $dir/certs
certificate                 = $dir/cacert.pem
private_key                 = $dir/private/cakey.pem
default_days                = 365
default_md                  = md5
preserve                    = no
email_in_dn                 = no
nameopt                     = default_ca
certopt                     = default_ca
policy                      = policy_match
[ policy_match ]
countryName                 = match
stateOrProvinceName         = match
organizationName            = match
organizationalUnitName      = optional
commonName                  = supplied
emailAddress                = optional
[ req ]
default_bits                = 1024
default_keyfile             = key.pem
default_md                  = md5
string_mask                 = nombstr
distinguished_name          = req_distinguished_name
req_extensions              = v3_req
[ req_distinguished_name ]
# Variable name               Prompt string
#---------------------------  ----------------------------------
0.organizationName          = Organization Name (company)
organizationalUnitName      = Organizational Unit Name (department, division)
emailAddress                = Email Address
emailAddress_max            = 40
localityName                = Locality Name (city, district)
stateOrProvinceName         = State or Province Name (full name)
countryName                 = Country Name (2 letter code)
countryName_min             = 2
countryName_max             = 2
commonName                  = Common Name (hostname, IP, or your name)
commonName_max              = 64
# Default values for the above, for consistency and less typing.
# Variable name               Value
#---------------------------  ------------------------------
0.organizationName_default  = My Company
localityName_default        = My Town
stateOrProvinceName_default = State or Providence
countryName_default         = US
[ v3_ca ]
basicConstraints            = CA:TRUE
subjectKeyIdentifier        = hash
authorityKeyIdentifier      = keyid:always,issuer:always
[ v3_req ]
basicConstraints            = CA:FALSE
subjectKeyIdentifier        = hash

设置环境变量以供日后使用。
```
set OPENSSL_CONF=C:\OpenSSL\bin\openssl.cfg
```

生成自签名证书颁发机构。

将目录更改为C:\opt\certs 。
```
cd C:\opt\certs
```
启动 OpenSSL 应用程序。
```
C:\OpenSSL\bin\openssl.exe
```
```
C:\Users\username>cd C:\opt\certs
C:\Users\username>C:\OpenSSL\bin\openssl.exe
OpenSSL>
```
以下命令生成私钥并将其输出到mdbprivate.key 。
```
genrsa -out C:\opt\certs\mdbprivate.key -aes256 \
       -passout pass:password
```
以下命令生成证书颁发机构文件并将其输出到mdbca.crt 。
以下命令会提示用户输入多条信息，这些信息将合并到证书请求中。其中一个字段名为Common Name ，即完全限定的域名 (FQDN)。本教程此步骤中生成的证书的Common Name条目必须与第 3 和第 9 步中生成的证书的Common Name条目不同。
```
req -x509 -new -key C:\opt\certs\mdbprivate.key -days 1000 -out C:\opt\certs\mdbca.crt -passin pass:password
```

我们现在有两个文件： mdbca.crt证书颁发机构文件和用于签署该请求的mdbprivate.key密钥。

为 MongoDB Server 生成 PEM 证书。

以下命令生成供mongod进程TLS使用的密钥和CSR 。对于此步骤，Common Name 响应必须是实例使用 TLSmongod 的服务器的 FQDN ，例如www.example.com 。

在 OpenSSL 提示符下输入以下命令：

req -new -nodes -newkey rsa:2048 -keyout .\mdb.key -out .\mdb.csr

签署 MongoDB CSR。

在 OpenSSL 提示符下输入以下命令：

x509 -CA .\mdbca.crt -CAkey .\mdbprivate.key -CAcreateserial -req -days 1000 -in .\mdb.csr -out .\mdb.crt -passin pass:password

为 MongoDB Server 创建文件。

.pem文件由密钥和证书连接在一起组成。要创建.pem文件供 MongoDB 实例使用，请退出 OpenSSL 提示符，然后在C:\opt\certs目录中的cmd提示符下输入以下命令：

copy .\mdb.key + .\mdb.crt mdb.pem

现在，证书目录中应包含以下文件：

mdb.crt
mdb.csr
mdb.key
mdb.pem
mdbca.crt
mdbprivate.key

如有遗漏，请Go并查看前面的步骤，检查是否有错误。

更新`mongod` 配置文件。

要将mongod配置为要求对传入连接使用TLS ，请按如下方式修改配置文件。您的值可能会有所不同，具体取决于创建TLS文件的位置。

选项	值
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`C:\opt\certs\mdb.pem`
`net.ssl.CAFile`	`C:\opt\certs\mdbca.crt`
`net.ssl.clusterFile`	`C:\opt\certs\mdb.pem`
`security.clusterAuthmode`	`x509`

例子

以下配置文件包含针对TLS连接和x 的指令。 509身份验证。

您的配置文件可能需要其他或不同的选项。

systemLog:
   destination: file
   path: 'C:\data\mongod.log'
   logAppend: true
net:
   bindIp: <step-3-FQDN>
   port: 27017
   ssl:
      mode: requireSSL
      PEMKeyFile: 'C:\opt\certs\mdb.pem'
      CAFile: 'C:\opt\certs\mdbca.crt'
      clusterFile: 'C:\opt\certs\mdb.pem'
security:
   clusterAuthMode: x509
storage:
   dbPath: 'C:\data\db'

如果您希望使用命令行选项而不是配置文件来启动mongod ，请参阅mongosqld以了解等效选项。

重新启动`mongod` 服务器。

mongod.exe --config C:\path\to\mongod.conf

使用`mongo` Shell测试连接。

使用mongo shell连接到服务器以测试TLS连接。 mongo命令需要以下TLS选项：

选项	值
--tls	无
--tlsCAFile	`C:\opt\certs\mdbca.crt` （在步骤 2d 中生成的文件）
--tlsCertificateKeyFile	`C:\opt\certs\mdb.pem` （第 5 步中生成的文件）

.\mongo.exe --ssl --host <step3-common-name> ^
            --sslCAFile "C:\opt\certs\mdbca.crt" ^
            --sslPEMKeyFile "C:\opt\certs\mdb.pem"

适当地编辑您的选项。

为BI Connector创建密钥和 CSR。

Common Name此 CSR 的条目应与运行的服务器的mongosqld FQDN 相匹配。

注意

此 CSR 的Common Name 条目必须与您在Common Name 步骤中创建的第一个 CSR2 的条目不同。

启动 OpenSSL 应用程序，并在 OpenSSL 提示符下输入以下命令：

req -new -nodes -newkey rsa:2048 -keyout .\bi.key -out .\bi.csr

签署 BI Connector 证书。

在 OpenSSL 提示符下输入以下命令：

x509 -CA .\mdbca.crt -CAkey .\mdbprivate.key -CAcreateserial -req -days 1000 -in .\bi.csr -out .\bi.crt -passin pass:password

创建 BI Connector PEM 文件。

退出 OpenSSL 应用程序，并在cmd提示符下输入以下命令：

copy .\bi.key + .\bi.crt bi.pem

开始 `mongosqld`

您的mongosqld配置文件需要多个TLS特定的选项。您的值可能会有所不同，具体取决于创建TLS证书和.pem文件的位置。

选项	值
`mongodb.net.ssl.enabled`	`true`
`mongodb.net.ssl.PEMKeyFile`	`C:\opt\certs\mdb.pem`
`mongodb.net.sslCAFile`	`C:\opt\certs\mdbca.crt`
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`C:\opt\certs\bi.pem`
`net.ssl.CAFile`	`C:\opt\certs\mdbca.crt`

以下示例配置文件使用位于C:\opt\certs目录中的文件。它指定对应于 MongoDB 用户的用户名和密码，该用户有足够的权限运行mongosqld并从test数据库读取数据。

systemLog:
  logAppend: false
  path: 'C:\logs\mongosqld.log'
  verbosity: 2
security:
  enabled: true
mongodb:
  net:
    uri: <step-3-FQDN>
    auth:
      username: <username>
      password: <password>
    ssl:
      enabled: true
      PEMKeyFile: 'C:\opt\certs\mdb.pem'
      CAFile: 'C:\opt\certs\mdbca.crt'
net:
  bindIp: localhost
  port: 3307
  ssl:
    mode: 'requireSSL'
    PEMKeyFile: 'C:\opt\certs\bi.pem'
    CAFile: 'C:\opt\certs\mdbca.crt'
schema:
  sample:
    namespaces: 'test.*'

mongosqld--config使用选项启动，以使用配置文件。

.\mongosqld --config C:\path\to\mongosqld.conf

使用 ODBC DSN 进行测试。

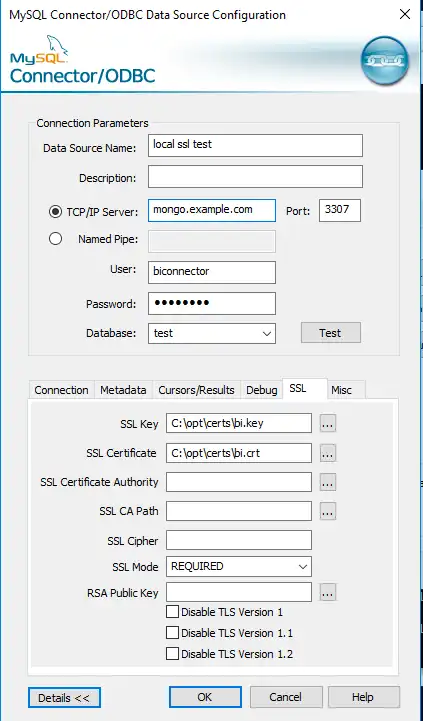

要创建通过 TLS 连接的 ODBC DSN ，请按照 DSN 教程中的说明进行操作，并使用 TLS 证书路径信息配置新的 DSN 。

注意

您无需在 SSL Certificate字段中输入证书路径。

在 DSN 配置屏幕的Connection标签页上，选中标有Enable Cleartext Authentication的复选框。

单击Test按钮测试 ODBC 连接。

设立DSN后，您可以使用它连接到任何几种BI工具，例如Power BI或Qlik Sense。

创建证书目录。

创建一个目录来保存证书。本教程使用/opt/certs 。运行mongod和mongosqld程序的系统用户必须能够读取您的证书目录。

mkdir /opt/certs
cd /opt/certs

生成自签名证书颁发机构。

以下命令生成私钥并将其输出到mdbprivate.key 。
```
openssl genrsa -out /opt/certs/mdbprivate.key -aes256 \
               -passout pass:password
```
以下命令生成证书颁发机构文件并将其输出到mdbca.crt 。
以下命令会提示用户输入多条信息，这些信息将合并到证书请求中。其中一个字段名为Common Name ，即完全限定的域名 (FQDN)。本教程此步骤中生成的证书的Common Name条目必须与第 3 和第 9 步中生成的证书的Common Name条目不同。
```
openssl req -x509 -new -key /opt/certs/mdbprivate.key \
            -days 1000 -out /opt/certs/mdbca.crt \
            -passin pass:password
```

我们现在有两个文件： mdbca.crt证书颁发机构文件和用于签署该请求的mdbprivate.key密钥。

为 MongoDB Server 生成 PEM 证书。

以下命令生成供mongod进程使用的密钥以及证书签名请求 (CSR)。 Common Name响应必须是运行实例的托管的完全限定域名 (mongod FQDN )，例如www.example.com 。要确定服务器的FQDN ，请在命令提示符下使用hostname -f 。

系统可能会提示您输入Extra Attribute元素的挑战密码。在本教程中，您可以将此元素留空。

openssl req -new -nodes -newkey rsa:2048 -keyout /opt/certs/mdb.key \
-out /opt/certs/mdb.csr

签署 MongoDB CSR。

openssl x509 -CA /opt/certs/mdbca.crt
             -CAkey /opt/certs/mdbprivate.key \
             -CAcreateserial -req -days 1000 \
             -in /opt/certs/mdb.csr -out /opt/certs/mdb.crt \
             -passin pass:password

为 MongoDB Server 创建文件。

.pem文件由密钥和证书连接在一起组成。要创建.pem文件供MongoDB实例使用，请在/opt/certs/目录中输入以下命令：

cat /opt/certs/mdb.key /opt/certs/mdb.crt > /opt/certs/mdb.pem

现在，证书目录中应包含以下文件：

mdb.crt
mdb.csr
mdb.key
mdb.pem
mdbca.crt
mdbprivate.key

如有遗漏，请Go并查看前面的步骤，检查是否有错误。

更新`mongod` 配置文件。

要将mongod配置为要求对传入连接使用TLS ，请按如下方式修改配置文件。您的值可能会有所不同，具体取决于创建TLS文件的位置。

选项	值
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`/opt/certs/mdb.pem`
`net.ssl.CAFile`	`/opt/certs/mdbca.crt`
`net.ssl.clusterFile`	`/opt/certs/mdb.pem`
`security.clusterAuthmode`	`x509`

例子

以下配置文件包含针对TLS连接和x 的指令。 509身份验证。

您的配置文件可能需要其他或不同的选项。

systemLog:
   destination: file
   path: '/data/mongod.log'
   logAppend: true
processManagement:
   fork: true
   pidFilePath: '/data/mongod.pid'
net:
   bindIp: localhost
   port: 27017
   ssl:
      mode: requireSSL
      PEMKeyFile: '/opt/certs/mdb.pem'
      CAFile: '/opt/certs/mdbca.crt'
      clusterFile: '/opt/certs/mdb.pem'
security:
   clusterAuthMode: x509
storage:
   dbPath: '/data'

如果您希望使用命令行选项而不是配置文件来启动mongod ，请参阅mongosqld以了解等效选项。

重新启动`mongod` 服务器。

mongod --config /path/to/mongod.conf

使用`mongo` Shell测试连接。

使用mongo shell连接到服务器以测试TLS连接。 mongo命令需要以下TLS选项：

选项	值
--tls	无
--tlsCAFile	`/opt/certs/mdbca.crt` （在步骤2.2中生成的文件）
--tlsCertificateKeyFile	`/opt/certs/mdb.pem` （第 5 步中生成的文件）

mongo --tls --host <step3-common-name> \
      --tlsCAFile /opt/certs/mdbca.crt \
      --tlsPEMKeyFile /opt/certs/mdb.pem

适当地编辑您的选项。

为BI Connector创建密钥和 CSR。

Common Name此 CSR 的条目应与运行的托管的 FQDN mongosqld相匹配。要确定托管的FQDN ，请在命令提示符下使用hostname -f 。

系统可能会提示您输入Extra Attribute元素的挑战密码。在本教程中，您可以将此元素留空。

注意

此CSR的Common Name条目必须与您在步骤2中创建的第一个CSR的Common Name条目不同。

openssl req -new -nodes -newkey rsa:2048 \
            -keyout /opt/certs/bi.key \
            -out /opt/certs/bi.csr

签署 BI Connector 证书。

openssl x509 -CA /opt/certs/mdbca.crt \
             -CAkey /opt/certs/mdbprivate.key \
             -CAcreateserial -req -days 1000 \
             -in /opt/certs/bi.csr -out /opt/certs/bi.crt \
             -passin pass:password

创建 BI Connector PEM 文件。

cat /opt/certs/bi.key /opt/certs/bi.crt > /opt/certs/bi.pem

启动 `mongosqld`。

您的mongosqld配置文件需要多个TLS特定的选项。您的值可能会有所不同，具体取决于创建TLS文件的位置。

选项	值
`mongodb.net.ssl.enabled`	`true`
`mongodb.net.ssl.PEMKeyFile`	`/opt/certs/mdb.pem`
`mongodb.net.sslCAFile`	`/opt/certs/mdbca.crt`
`net.ssl.mode`	`requireSSL`
`net.ssl.PEMKeyFile`	`/opt/certs/bi.pem`
`net.ssl.CAFile`	`/opt/certs/mdbca.crt`

例子

以下配置文件使用位于/opt/certs/目录中的文件。它指定一个用户名和密码，对应于具有足够权限运行mongosqld和读取test数据库的MongoDB用户。

systemLog:
  logAppend: false
  path: './logs/mongosqld.log'
  verbosity: 2
security:
  enabled: true
mongodb:
  net:
    uri: <step9-common-name>
    auth:
      username: <username>
      password: <password>
    ssl:
      enabled: true
      PEMKeyFile: '/opt/certs/mdb.pem'
      CAFile: '/opt/certs/mdbca.crt'
net:
  bindIp: localhost
  port: 3307
  ssl:
    mode: 'requireSSL'
    PEMKeyFile: '/opt/certs/bi.pem'
    CAFile: '/opt/certs/mdbca.crt'
schema:
  sample:
    namespaces: 'test.*'

mongosqld--config使用选项启动，以使用配置文件。

mongosqld --config /path/to/mongosqld.conf

使用MySQL shell进行测试

要连接到 mongosqld实例，请使用以下命令行选项启动MySQL shell 。

mysql --ssl-mode REQUIRED --ssl-ca=/opt/certs/mdbca.crt \
      --enable-cleartext-plugin --port 3307 -u <username> -p

重要

先决条件

提示

另请参阅：

关于集群可用性的说明

提示

另请参阅：

创建和测试自签名证书

创建证书目录。

例子

生成自签名证书颁发机构。

为 MongoDB Server 生成 PEM 证书。

签署 MongoDB CSR。

为 MongoDB Server 创建文件。

更新mongod 配置文件。

例子

重新启动mongod 服务器。

使用mongo Shell测试连接。

为BI Connector创建密钥和 CSR。

注意

签署 BI Connector 证书。

创建 BI Connector PEM 文件。

开始 mongosqld

使用 ODBC DSN 进行测试。

注意

创建证书目录。

生成自签名证书颁发机构。

为 MongoDB Server 生成 PEM 证书。

签署 MongoDB CSR。

为 MongoDB Server 创建文件。

更新mongod 配置文件。

例子

重新启动mongod 服务器。

使用mongo Shell测试连接。

为BI Connector创建密钥和 CSR。

注意

签署 BI Connector 证书。

创建 BI Connector PEM 文件。

启动 mongosqld。

例子

使用MySQL shell进行测试

更新`mongod` 配置文件。

重新启动`mongod` 服务器。

使用`mongo` Shell测试连接。

开始 `mongosqld`

更新`mongod` 配置文件。

重新启动`mongod` 服务器。

使用`mongo` Shell测试连接。

启动 `mongosqld`。
