Gauge Chart
仪表Charts以半圆的百分比形式显示数据,并具有可自定义的最小值和最大值。 您还可以选择指定目标值,该值在仪表盘的范围内呈现为一条粗线。
Gauge Chart 编码渠道
仪表Atlas Charts提供以下编码渠道:
编码通道 | 说明 |
---|---|
值 | 图表的数据值。 每个仪表盘图表只能有一个数据值。 必需 |
目标 | 对图表具有重要意义的特定值,例如销售配额或最大容量级别。 如果未设立图表的最大值,则 Target 值将作为图表的上限。 有关如何确定仪表盘最大范围的更多信息,请参阅“目标和最大交互”。 如果您希望设置一个特定值作为图表目标,您可以创建一个计算字段,为其分配所需的值,然后在Target通道中对其进行编码。 Target渠道是一个聚合。要设置特定的任意值,请将计算字段设置为常量值,然后从Aggregate下拉菜单中选择Max或Min 。 |
目标和最大交互
Target渠道和Maximum自定义中编码的值会影响彼此的行为。下表说明了设置一个、两个或都不设置这两个值对图表的影响。
目标 | 最大值 | 行为 |
---|---|---|
无 | 默认 | 无目标线。 仪表最大值是值渠道值上方的下一个 10 次方。 |
无 | 自定义分析器 | 无目标线。 Gauge 最大值是指定值。 |
编码 | 默认 | 目标线已呈现。 仪表最大值与目标值匹配。 |
编码 | 自定义分析器 | 目标线已呈现。 Gauge 最大值是指定值。 |
用例
仪表Atlas Charts对于显示表示为较大值的分数的数据值非常有用。仪表盘Atlas Charts是一种常见的表示container满载、空载或介于两者之间的情况的方法。
考虑使用仪表盘Atlas Charts来表示:
酒店入住率
筹款目标的进展
水库水位
自定义选项

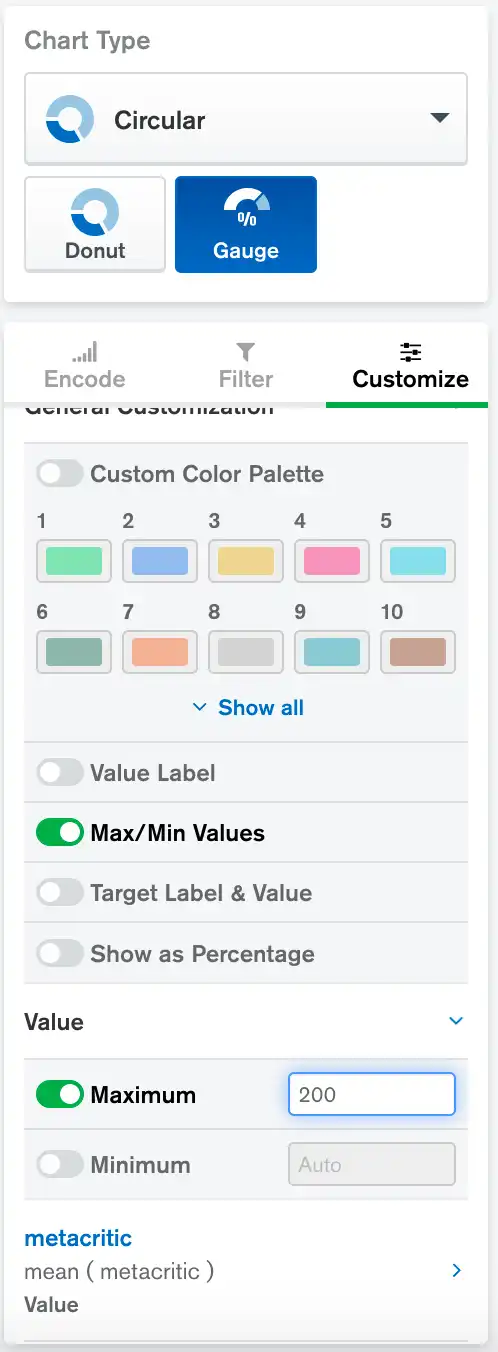

要访问自定义选项,请单击图表生成器中编码渠道上方的Customize标签页。
常规自定义
选项 | 说明 | 默认 |
---|---|---|
Custom Color Palette | 仪表盘Atlas Charts仅使用第一个调色板颜色。 | 关闭 |
Value Label | 控制是否在Value数字上方显示标签。 | 关闭 |
Max/Min Values | 控制是否在图表的左右边缘显示最小和最大范围数字。 | On(开启) |
Target Label & Value | 控制Target值及其标签是否显示在图表底部。 | 关闭 |
Show As Percentage | 控制仪表盘图表的值是否显示为 Target 值的百分比。 如果启用此选项且没有 Target 值,则显示的值是最大值的百分比。 有关详细信息,请参阅目标和最大交互。 | 关闭 |
值轴
值字段
选项 | 说明 | 默认 |
---|---|---|
Label Override | 启用后,如果还启用了Value Label选项,则会显示Value数字的自定义标签。 显示值字段工具提示的自定义标签。 | 关闭 |
Number Formatting | 控制图表、工具提示和最小/最大标签中大值的格式。 | 无 |
目标字段
选项 | 说明 | 默认 |
---|---|---|
Label Override | 启用后,如果还启用了Target Label & Value选项,则显示Target值的自定义标签。 显示目标字段工具提示的自定义标签。 | 关闭 |
Number Formatting | 如果目标值显示在图表下方,则控制目标值的格式。 | 无 |
示例

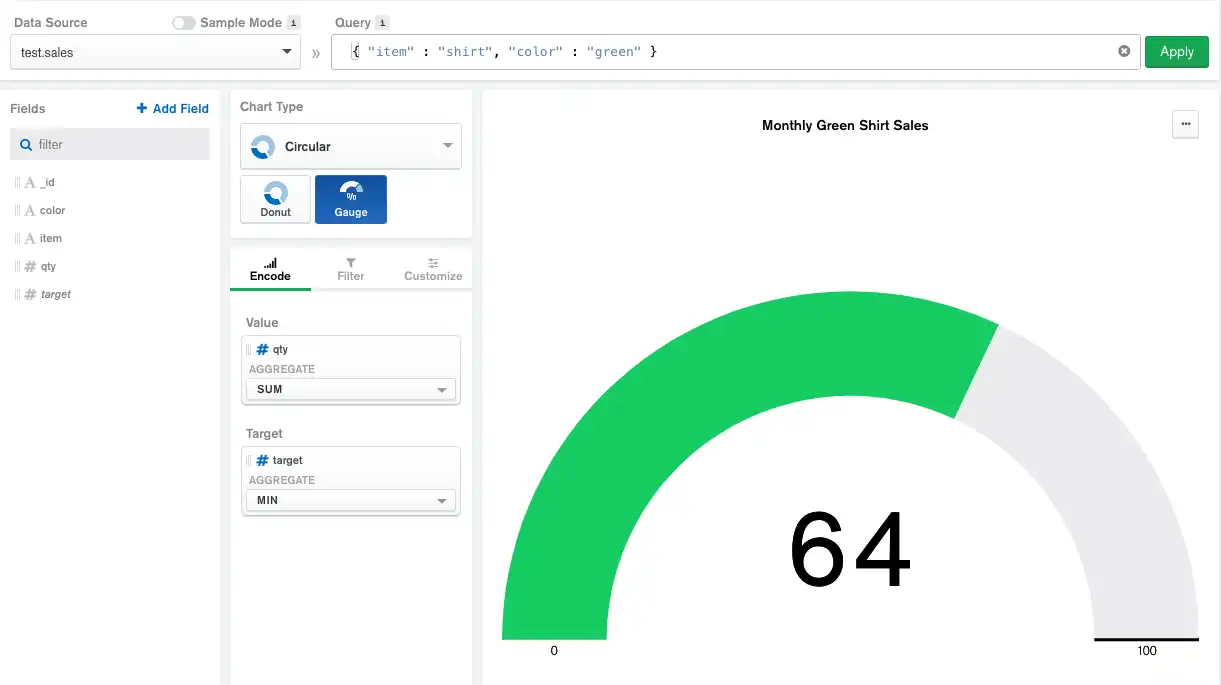

下图显示了实现目标的进度。 一家服装零售商的目标是每月销售 100 件绿色衬衫。
此图表使用筛选器查找item
字段为shirt
且color
字段为green
的销售订单文档。 qty
字段在Value渠道中进行编码以获得聚合总数。
100 件衬衫的目标是一个常量值,因此图表使用名为 的 计算字段 ,其值为在target
100
Target渠道中编码的 。
