模式映射是指决定如何在目标MongoDB database中表示源关系模式的过程。通过自定义映射规则，促进 Relational Migrator 中的模式映射过程。

映射规则

在模式映射设计过程中，Relational Migrator 会自动从关系数据库的模式中派生源数据模型。可以通过以下自定义来影响目标数据模型：

映射规则选项
项目ID字段选项

例子

本节提供模式映射过程的场景和示例实现。此示例将关系数据模型转换为 MongoDB 数据模型。

使用MongoEnterprises关系数据库，目标是展平所有的数据库表，以便所有的订单和客户数据在一个单独的MongoDB collection中可用。

用例非规范化表结构

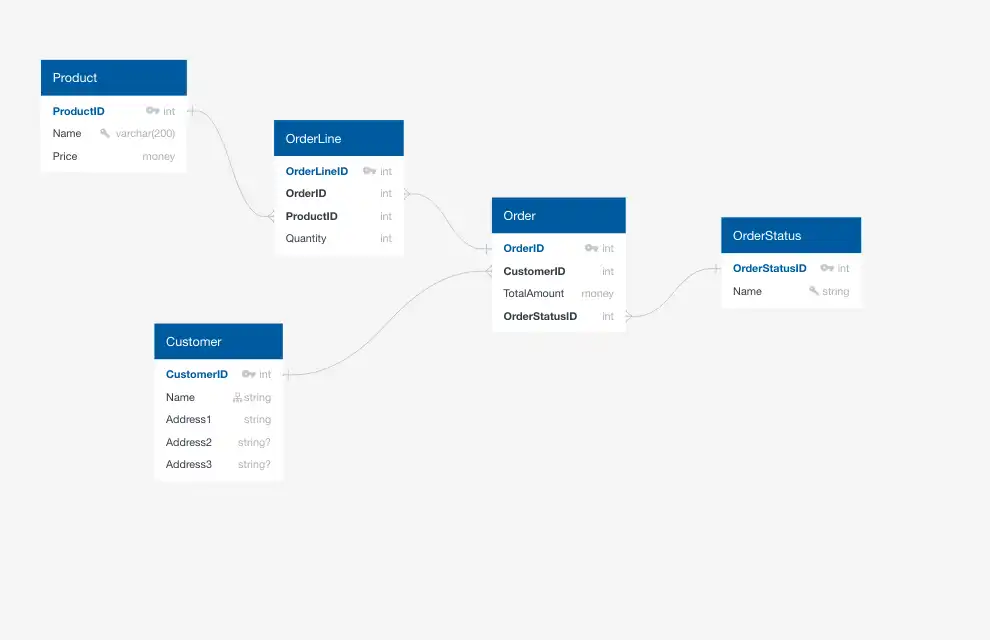

下图显示了要使用 Relational Migrator 非规范化的关系数据模型。

映射规则结果

使用 Relational Migrator 时，目标是实现以下 MongoDB 数据模型。 Order集合包含Customer 、 Order 、 Product和Order Line表中的所有子元素。该集合包含已迁移表的嵌套对象。结果如下：

{
  "_id": {
    "OrderID": 1
  },
  "CustomerID": 1,
  "OrderStatusID": 1,
  "TotalAmount": 550,
  "Customer": {
    "CustomerID": 1,
    "Name": "Joelynn Fawthrop",
    "Address1": "86 Dwight Pass",
    "Address2": "Carregal",
    "Address3": "3800-854"
  },
  "OrderLines": [
    {
      "OrderLineID": 1,
      "OrderID": 1,
      "ProductID": 1,
      "Quantity": 1,
      "Product": {
        "ProductID": 1,
        "Name": "MongoDB 5.0 Action Figure",
        "Price": 50
      }
    },
    {
      "OrderLineID": 4,
      "OrderID": 1,
      "ProductID": 3,
      "Quantity": 1,
      "Product": {
        "ProductID": 3,
        "Name": "Gold Plated MongoDB Compass",
        "Price": 500
      }
    }
  ],
  "OrderStatus": {
    "OrderStatusID": 1,
    "Name": "Order Placed"
  }
}

映射规则实施

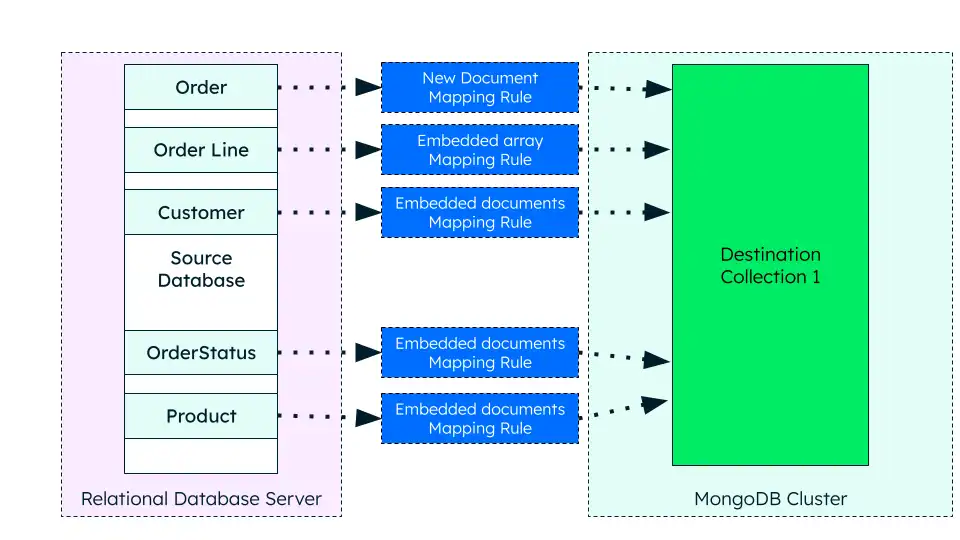

要使用 Relational Migrator 实现目标数据模型结果，请使用以下映射规则选项配置Order表：

关系表	映射规则类型	根路径
来自一个购物车应用的order文档，	新建文档	不适用
OrderLine	嵌入式数组	`OrderLines`
客户	嵌入式文档	`Customer`
OrderStatus	嵌入式文档	`OrderStatus`
产品	嵌入式文档	`OrderLInes.Product`
